高性能宽带信息网技术研究开发方案

来源:元器件交易网 作者:—— 时间:2011-12-29 14:37

  客观法主要是应用图像质量分析仪来对整个系统进行测试,它主要反映了解码以及系统视频处理过程对图像质量所产生的影响,并可以直接进行一些参数的测量并给出图像质量的等级值。

图像质量系数测试框图

  图4图像质量系数测试框图

  宽带多媒体网关的图像质量系数(PQR:Picture Quality Radio)测试是一种客观测试方法,是将各种测试序列送入被测设备,从复合视频通道和S端子通道进行捕捉,然后与存放在PQA(Picture Quality Analyzer图像质量分析仪)中的相同序列做比较,通过分析计算得到PQR值。其PQR值越小,表示经宽带多媒体网关和视频终端解码输出的图像和原始图像越接近,失真也就越小,图像质量也就越高。当PQR值为0时,表示和原始图像完全相同。

  测试序列包含一个相对静止图像和4个含较快运动物体的图像序列,每个序列持续大约5秒钟。测试素材包含对各种评价因素,如图像空间分辨率、亮度、彩色和运动再现等具有比较敏感特点,并能代表电视节目的典型内容。

  1.4自动测试系统的应用

  对于宽带多媒体网关BMG测试来说,传统的方法是对测试仪器进行手动切换和调节旋钮达到测试的目的。这种方法比较繁琐、效率不高而且测试结果不稳定。如果测试过程、测试结果的分析和处理均由软件来执行,减少人为的干预,无疑会使测试结果更准确,测试过程也变得更加自动化和简便[2]。图5所示为音视频自动测试系统框图。

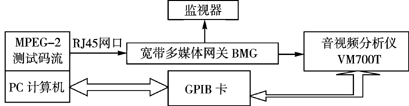

音视频自动测试系统框图

  图5音视频自动测试系统框图

  系统运行原理:在计算机运行相应的软件将MPEG?2测试码流通过网络端口传送给宽带多媒体网关BMG,宽带多媒体网关BMG经过解码产生音频和视频信号送给监视器和音视频分析仪进行相关项目的测试。

  在测试之前,音视频分析仪VM700T必须进行初始化。仪器初始化和测试工作均由PC机完成。下面给出一个测试项目K系数的前面板图(图6)和程序框图(图7)。(K系数Kb和Kpb:人的视觉对不同波形的失真有不同的敏感度,这两个K系数能把波形失真和观众对图像损伤的反映联系起来,K系数评价法就是在各种波形失真按人眼视觉特性给出不同评价的基础上,度量图像损伤的一套系统方法。)
