　　图6测量项目 K系数的前面板图

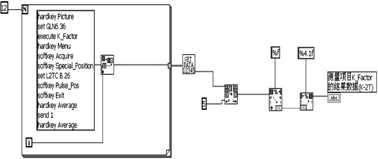

　　图7测量项目 K系数的程序框图

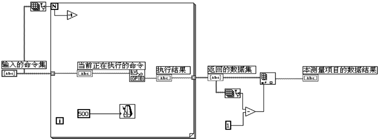

　　从图7中可以看到有一个名为GET DATA 12345的子VI，它的程序框图如图8所示，是PC机与仪器进行GPIB通信的子VI。

　　图8子VIGETDATA 12345

　　将各个测试项目分别存为相应的子程序即子VI后，根据整个测试流程的需要，经过一定的时延，把这些子VI串起来(即按时间顺序分别调用这些子程序)，即可搭起整个自动测试系统。

　　将最终测试结果存放在一个数组里，使用LabVIEW Generation ToolKit软件，即可生成规范的Word或Excel测试报告。

　　整个设计、调试工作完成后，就可以运行自动测试软件测量宽带多媒体网关BMG的音视频性能。

　　如果用常规方法，测试人员测量完一台宽带多媒体网关BMG的标清音视频项目需要一至两个小时，现在用自动测试软件测试一台同样的BMG只需要5分钟，当遇到大批量的测试任务时，无疑能大大缩短测试时间，提高工作效率。这无疑为今后宽带多媒体网关BMG的高效率大批量测试提供了有力的保证。

　　自动测试软件的测试精确度与音视频分析仪器VM700T的精确度相同。

　　2结束语

　　宽带多媒体网关BMG测试方法研究是在国家863课题“宽带信息网运营支撑环境及接入系统的研制之智能网关及终端设备测试规范及测试标准研究”的支持下开展起来的，并且在研究工作的基础上制定了《宽带多媒体网关测试方法》和《宽带多媒体网关通用规范》等测试规范。

　　有市场调研公司报告显示，2004年全球IPTV用户只有200万个，到2008年，这个数字将达到2600万。报告得出结论2005年将是IPTV和交互式网络电视年。因此，宽带多媒体网关和视频终端在今后几年在我国也会有比较大的跨越式发展。《宽带多媒体网关和视频终端测试方法》和《宽带多媒体网关和视频终端通用规范》等标准的制定，对我国IPTV市场和交互式网络机顶盒市场的健康发展具有积极的规范和指导意义。
