4 锂离子电池充电器的研制
MAX1501的最典型的应用是能够用10%的快速充电电流对锂离子电池进行预充电,用一个软启动系统持续增加充电电流。以每20ms增加10%直到电压达到2.8V,当电池电压达到规格电压4.1V/4.2V时进入常压状态并且减少充电电流。在SETI与地之间设置一个晶体管来控制快速充电电流,并且通过减少输入电流使MAX1501远离过热,温度调节电路调节MAX1501的温度。当到达顶端关断电流的关断值时RLED脚作用一个高阻抗进入低维护状态。当电池电压低与95%时,通过设置SELV可以自动进行在充电。

(1)设置充电电流

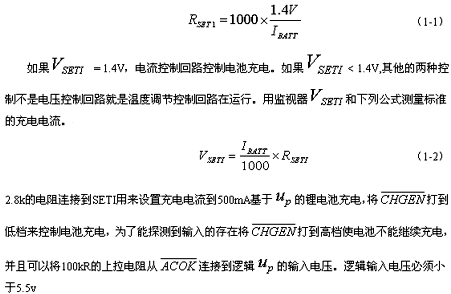

设定电阻充电电流根据下列公式
(2)设置电容
为了获得合适的稳定性,可以用一个陶瓷电容最常用10uF 5R陶瓷电容来连接BATT到GND。将IN和INP连接起来并且到GND用1uF的陶瓷电容。由于过高输入电压或过高充电电流,可用更大的输入途径电容来降低噪声。
(3)设置温度调节
在逻辑输入条件下设置规则的死机温度,MAX1501通过降低充电电流来限制由TEMP设定的死机温度值。MAX1501运行正常,温度环路不会显示异常情况。TEMP允许在提供过多的能量损失的保护的前提下将充电电流扩展到最大限度。
(4)设置充电时间
在TMAX逻辑输入条件下设置最大充电时间。TMAX限制充电周期用来保护电池充电过长。将TMAX与GND连接起来可将最长充电时间设置为三小时。将TMAX悬空可将最大充电时间设置为4.5小时。将TMAX和VL连接起来可将最长充电时间设置为6小时。
(5)综述讨论
MAX1501和一个微处理器相结合从而决定它有很好的充电方案专用的热调节电路用来限制电路节点温度,当快速充电或当环境温度很高的时候确保最大充电电流不会损坏充电器,在没有电池的情况下MAX1501提供可调节的输出电压,在允许电池充电的情况下这个装置有较高的适应性, 安全时间内可以提供一个可调整的快速充电电流,顶端关断电流,.并且有热量方嵌条调整点.其它特点包括输入电量检测并且有输入低的过压保护和规定了较低的控制输入.MAX1501能够接受一个4.5V到13V的电压供电.但是当输入电压超过6.5伏时为了防止过多的能量消耗MAX1501充电停止.MAX1501扩大了温度范围(-40°C to +85°C)并且体积也减小了.
5 结束语
本文介绍了一种采用MAX1501 充电控制芯片设计的简单实用的锂离子电池充电器,最后对电路的特性及充电参数的设置进行了分析。
