       USB负载开关提供用于USB主机的过流保护(OCP)。安森美半导体的相关产品有NCP380、NCP382单、双通道负载开关。这些器件可防止采用USB的设备端口因短路或过载事件而损坏，其短路检测时间仅为1微秒。这些器件具有精确的电流限制阈值、固定或可调电流限制(500 mA至2.1 A），支持在电流平板电脑充电，获得了UL和CB认证。

图3：NCP380、NCP382单、双通道负载开关

       用于USB主机的过流和过压保护器件NCP373 ±28 V OVP负载开关可以防止Vbus输入±28 V过压，用可调电流限制(400 mA或1.3 A)为Vbus供电，符合IEC61000-4-2（4级）规范。

       此外，还有针对消费产品的USB 3.0器件(ESD7008、ESD7104、ESD7004和ESD7L）。这些器件符合电容低于0.5 pF要求，提供最低0.15 pF的超低电容，采用穿越型(flow-through)布线，提供领先业界的低钳位电压。

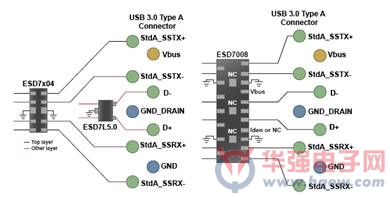

图4：ESD7x04-0.3 pF，2层布线(左)，ESD7008 - 0.12 pF，1层布线(右)

       消费类HDMI、DisplayPort接口滤波及保护

       一种是四个高速对、多达6条额外接口线、低电容ESD +共模滤波器EMI4182，符合电容<0.5 pF和共模滤波要求，具有0.4 pF ESD保护、共模(CM)抑制（500 MHz为15 dB）、差模(DM)插入损耗（500 MHz为1.0 dB）、高速线路穿越型布线、业界领先的低钳位电压等特性。

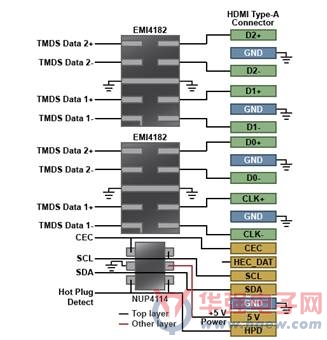

图5：EMI4182

       此外还有四个高速对、多达6条额外接口线和低电容ESD的消费类HDMI、DisplayPort接口保护方案ESD7004和MG2040。后者是MediaGuard全集成方案，包括以太网保护(HDMI1.4)和反向驱动电流保护功能。

       四个高速对、多达六条额外接口线、匹配内部阻抗ESD保护的PicoGuard ? XS CM1234可匹配100?Ω内部阻抗，零并联电感没有线缆引起的ESD电压尖峰，具有行业领先的低钳位电压。
