新型非PWM功率单元在完美无谐波高压变频器中的应用

新型非PWM功率单元在完美无谐波高压变频器中的应用

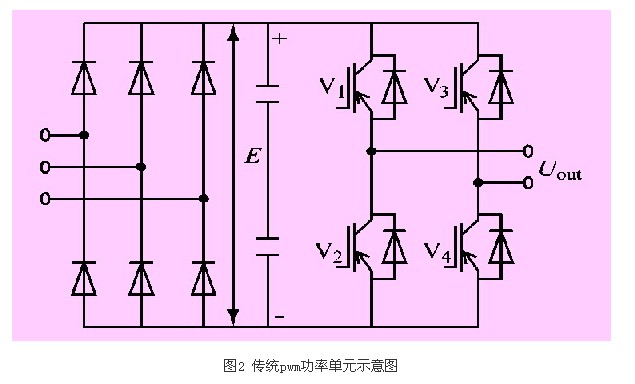

　　传统的pwm功率单元电路结构如图2所示。

　　功率单元为三相输入单相输出的交－直－交pwm电压源型变频器，移相变压器的副边输出三相交流电经功率单元的三相二极管整流后，经滤波电容形成平直的直流电，再经过4个igbt构成的h型单相逆变桥，实行pwm控制。逆变器输出采用多电平移相式pwm技术，同一相的功率单元，输出相同幅值和相位的基波电压，但串联各单元的载波之间互相错开一定电角度，实现多电平pwm，叠加以后输出电压的等效开关频率和电平数大大增加，输出电压非常接近正弦波。每个功率单元脉冲控制都是采用spwm控制，逆变器的控制脉冲波形，由参考正弦波和三角波比较产生。

       3 非pwm（npwm）功率单元

　　3.1 非pwm功率单元的电路及特点

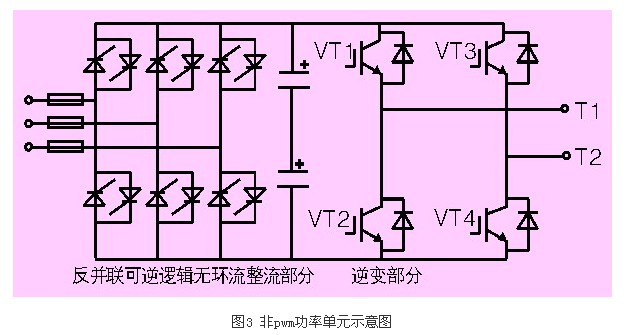

　　如上所述，普通pwm功率单元已经很好的完成了接近正弦波的输出，但是这种pwm方式还是无法避免电网污染和电磁干扰现象。综合过去知识沉淀，在普通功率单元结构的基础上提出了独特的一种功率单元实现，其结构如图3所示。

　　非pwm功率单元由如下两部分构成：输入单元部分由晶闸管三相可控整流桥所组成，输出单元部分由igbt构成的逆变桥所组成，其输出电压状态为1，0，-1。如果每相由五个单元叠加而成那么就可以产生11种不同的电压等级，由此，完美无谐波系统变频就可以合成更加完美的正弦输出电压波形。

　　该功率单元结构的特点是：

　　（1） 输出电压的幅值的调节是由反并联可逆逻辑无环流可控整流电路来实现。（ud=2.34u2cosα）

　　（2） 输出电压的频率的变化是由逆变单元模块来实现的，整个系统将调压和调频分开来进行，但变频又变压的原理保持不变。

　　（3） 反并联可逆逻辑无环流整流侧可自动实现能量回馈，达到节省能源的目的。

　　（4）由于输出逆变模块的开关频率不会高于输出频率，因此避免了传统的pwm方式所造成的电网污染和电磁干扰现象，这将预示着一种新型的节能绿色高压变频器的诞生－非pwm（npwm）功率单元高压变频器。

　　采用反并联可逆逻辑无环流整流，不但可以很好的完成整流功能，还能实现能量回馈，把多余的能量回送到电网，节省了能源消耗。由于这种无环流可逆系统采用控制原则是两组桥在任意时刻只有一组投入工作，另一组关断，所以在两组桥之间不存在环流。变流器之间的切换过程是由逻辑单元控制的，因此称为逻辑无环流系统。

　　矩形波调制原理与原来三角波调制类似，在正弦波作调制波的情况下，把原来的三角波换成了矩形波做载波。以一个功率单元为例，用矩形波去截同频率的正弦波，当正弦波的幅值大于矩形波幅值时，使之有电压输出，其余时间内使输出为零，即可得到一个功率单元的输出。用9个单元的输出相叠加，即可得到完美接近正弦波的电压输出。

　　输入侧隔离变压器二次绕组经过移相降压，为每个功率单元提供独立电源，对6kv而言相当于30脉冲不可控整流输入，消除了大部分由单个功率单元所引起的谐波电流，极大地抑制了网侧谐波的产生；变频器引起的网侧谐波含量可满足《电能质量公用电网谐波》对谐波含量的最严格要求，无需安装输入滤波器，并保护周边设备免受谐波干扰。正常调速范围内功率因数大于0.95，无需功率因数补偿电容；采用矩形波做载波，大大削弱了输出谐波含量，输出波形接近完美正弦波，无需输出滤波器装置，就可使总谐波含量（thd）降低到2%以下。

　　采用反并联电路虽然增加了晶闸管的数量。看似提高了成本，但是由于逆变部分采用与正弦波同频率的矩形波做载波，大大降低了管子的频率，在批量生产的情况下，又可以用低频开关管来替代高价的igbt，因此降低了成本；由于无高频，省略了高频保护电路，除了可以减小电网污染以外，还降低了成本。所以这种设计不但可以弥补由增加晶闸管造成的成本增加，还可以进一步降低总成本。
