基于CSE7780的智能节能插座方案

基于CSE7780的智能节能插座方案

　通道B的有功偏置电流校正可通过配置APOSB来实现，方法与校正通道A的相同。

　　（2） 电压、电流计算

　　有效值的校正流程是先校正电流的偏置电流，校正偏置电流后，再进行电流转换系数KIA及电压转换系数KU的计算，在PF=1.0、100%Un、Ib的情况下读取IARMS寄存器的数值，根据公式KIA=IARMS/Ib可得到电流通道A的转换系数，按同样的方法可得电压通道的转换系数KU。

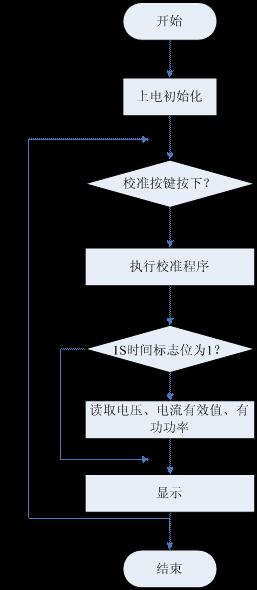

图4：基于CSE7780的智能节能插座系统主程序流程图

　　本文小结

　　基于CSE7780的智能节能插座目前已经获得多家企业的成功批量应用。该节能插座经过测试，其系统显示出良好的控制效果，能够灵敏地检测到负载是否过载及待机的状态，有效保护电器的安全，受到此类产品制造商的青睐，并开始批量销往海外。
