　　以上这些都是利用RGB 的LED 作为光源的， 其主要困难是如何把RGB 的光均匀的混色， 2004 年， 美国的Michel J. Zwanenburg 研究小组， 利用multi- LEDS， 也就是将发红、绿、蓝光的芯片做在同一个LED 上面， 如图6 所示。

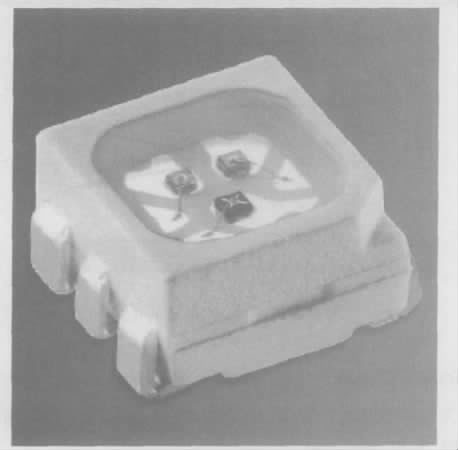

图6 multi- LED 结构图

　　采用100 个multi- LEDS， 同样是排成两列的侧式结构， 其结构如图7 所示。multi- LEDS 是连接在FPC上的， 主要是为了散热。通过FPC 将大功率LED 散发的热传导到铝片。LED 上面是导光腔， 导光腔的底面有个印有散光的图案， 能够尽可能分散光， 另外在最上面还有扩散膜和亮度增强膜， 得到的用于17inTFT- LCD的背光膜组， 其厚度只有16 mm.该背光单元的亮度达到2400cd/m2. 亮度均匀性在85%以上， 而且色坐标稳定性在Δu‘v’ 小于0.003。

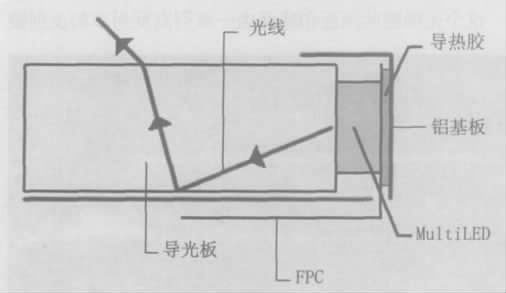

图7 带有multiLEDs 的背光示意图

　　尽管LED 背光有色彩还原性好这个优点， 但是在低灰度等级的时候， 由于液晶本身存在漏光现象， 这时如果LED 还是维持在高亮度的情况下， 将导致漏光非常严重， 从而降低了对比度。2005 年日本日立公司开发出一种RGB 颜色可以控制的背光系统（ RGB colorcontrol sys tem，RCCS） 。利用RCCS 制成的背光单元， 显示出来的颜色不但可以由液晶分子本身的旋转角度来控制， 而且还可以通过每一种颜色的背光发光亮度来控制， 从而减少了传统的LED 背光在高亮度下的漏光现象， 达到了提高对比度的目的。

　　在图8 中， 左边是传统的LED 背光维持在最高亮度的工作情况， 这时如果要求显示的蓝色是“0”， 但是由于蓝色的LED 是一直工作在最高亮度下的， 加上液晶分子本身漏光， 导致了对比度的降低。而在右边的RCCS 背光单元中， 当如果要求蓝光为“0”的时候， 可以通过将蓝色的LED 关闭， 从而减少漏光来提高对比度。

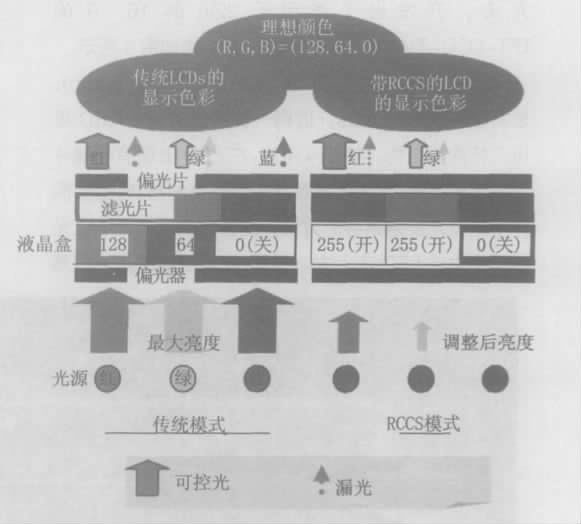

图8 RCCS 背光的工作情况
