大尺寸TFT-LCD的LED背光技术

大尺寸TFT-LCD的LED背光技术

　　2.2 白光LED 的背光系统

　　由RGB LED 发出的光混合成白光的LED 背光系统， 这种技术无法将RGB 光混和得非常均匀。2005年， 韩国的Dankook 大学开发出了用在2.4in LCD 的背光单元， 该背光单元是利用3 个白色的LED 作成的侧式背光， 这个背光的示意图见图9。

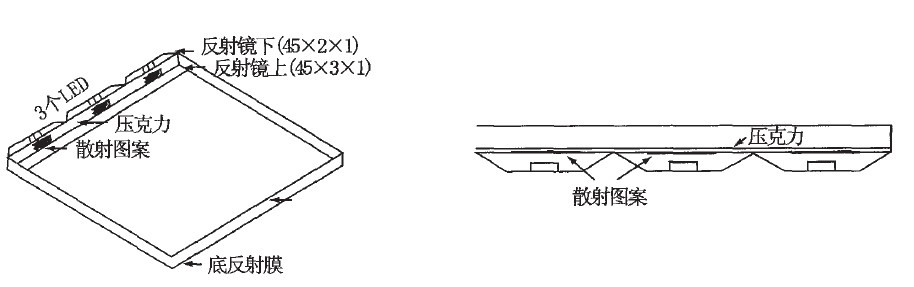

图9 2.4in 的白色LED 背光系统

　　在LED 下面是反射镜， 上面则是散射图案， 将LED 发出的光散射到各个方向， 并经过下面的反射镜反射进入导光板， 然后反射到LCD 上面。得到的亮度均匀性达到了84.2%［8 ］。随着人们对白光LED 的研究继续深入， 白光LED 作为大尺寸TFT- LCD 背光光源将会取得更大的成就。

　　3 LED 背光存在问题

　　尽管LED 背光具CCFL无法比拟的优势， 但是目前还有一些因素阻碍着LED 背光源技术的迅速普及：

　　（1）其价格相当昂贵， 同等尺寸的背光源， LED 约为CCFL 价格的4 倍；（2）目前LED 背光源的光效率还不够高， 同等尺寸显示屏比CCFL 耗电量高；（3） 在散热方面也是LED 背光急待解决的难点之一， 高功耗不符合目前环保理念， 这需要LED 在材料、工艺等方面进行改进。

　　4 LED 背光前景

　　尽管LED 背光离成为主流产品还有一段距离， 但是随着LED 在材料和工艺方面的不断改进， 光效率的不断提高， 它在相关领域将有很大的应用前景， 比如：

　　LED 照明、背光等。鉴于TV 产品对于色彩饱和度（NTSC）要求较高， 而LED 背光在色彩饱和度方面是传统背光源CCFL 无法相比拟的， 当前液晶界的相关主要厂商， 如韩国的LG- Philips、三星， 日本的夏普、索尼， 以及台湾的友达、奇美等都把采用LED 背光的大尺寸TV 视为未来TFT- LCD TV 的关键技术之一。

　　2004 年底索尼更是抢先推出了40in 以上的以LED为背光源的液晶电视， 之后三星于2005 年5 月在横滨光电展中推出首款46in 的以大功率RGB LED 为背光源的TV产品。

　　比起白光LED 背光系统， RGB LED 在色彩饱和度方面更有优势， 随着LED 背光成本的不断降低， 对显示效果要求越来越严格的大尺寸LCD 而言， 大功率RGB LED 背光将成为大尺寸的TFT- LCD 背光的主流。

　　5 结论

　　综上所述， 由于LED 背光单元具有色彩还原性好等诸多优点， 它能克服液晶显示器色彩饱和度差的先天不足的缺陷。当前LED 背光主要有侧式结构和直下式结构， 而侧式结构可制作出更薄的背光单元。另外LED 背光源既可采用RGB LED 经过混和成白光， 也可采用白光LED 来制作， 而采用高功率的RGB LED作为背光源的色彩将会更加鲜艳。因此对于对显示效果要求更加苛刻的大尺寸TFT- LCD 而言， 高功率RGB LED 将成为其背光的主流。
