单片机系统中的汉字显示解决方案

来源:元器件交易网 作者:—— 时间:2012-03-07 15:32

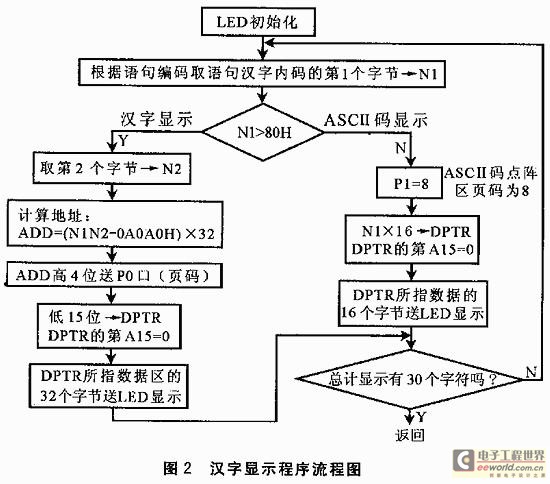

  ASCII码的显示与汉字的显示基本原理相同。在文件ASC16中不存在机内码的问题,其显示点阵直接按ASCII码从小到大依次排列,只是每个ASCII码在文本文件中只占1个字节且小于80H,而且ASCII码为8×16点阵,所以在ASCII16文件中,每个ASCII码的点阵也只占16个字节。

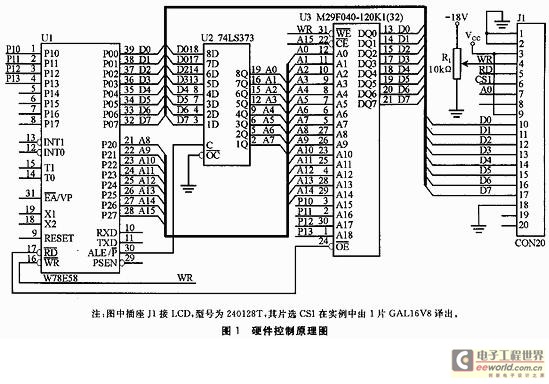

  首先提取16×16的国标汉字点阵和8×16的ASCII码点阵(如UCDOS软件中的HZK16和ASC16)并将其直接写入29F040。其中HZK16(共256KB)点0~7页。为了便于编程,ASC16虽然只有4KB,也单独占用第8页。其余剩下的空间用来存储汉字语句的编码。

  由于240×128点阵的LED显示器每个只能显示15个汉字(16×16点阵汉字),即30个字节。所以可将需要显示的语句按30个字节为1行进行编写,不足30个字符的则补空格。在PC机上进行录入时,每行30个字符再加上回车键和换行符,实占32个字符。所录入的语句以纯文本形式存盘,再将该文本文件以二进制的形式写入29F040的第9页。那么,以后根据需要显示的语句行号便可以进行正确的显示。此,作者推出荐使用DOS版本的WPS软件的“编辑非文收文件”功能,它能清楚地显示每行是否有30个字符




       三、应用实例
  我们应用本文介绍的方法成功地进行了某医疗仪器的设计。该设计要求具有完整的中、英文字符提示和汉字处方显示,并尽可能地为今后的功能扩展和处方修改留有余地。目前仪器中用到的汉字约1200个,语句行为1300行左右,而且用户认为利用工控PC机设计成本过高,要求尽可能地降低成本。显然,对于该系统利用传统的汉字处理方式进行设计虽然能节省一定的存储空间,但庞大的汉字和语句重新编码工作却让人望而生畏,而且当处方修改须要用到新的汉字时相当麻烦。我们利用8051单片机系统和本文介绍的方法进行设计,整个硬件电路和底层程序设计只用了1周的时间,大大地缩短了开周期。而且由于本系统可调用所有的ASCII码和全部汉字库,所以对于功能的扩展和处方的修改十分方便。
