　OMAP1510SoC 的核心有两部分,一是175MHz的ARM925RISC微处理器,可作为嵌入式操作系统的控制核心,处理人机接口等系统功能主控的相关运算;另一个是 200MHz的数字信号处理器———TMS320c55x,用于处理大量的实时多媒体信息,如MPEG1、MPEG2、MPEG4或是其它的音频、视频信息流。

　　DSP和ARM RISC微处理器分别由两个操作系统所控制,DSP采用TI自己的微核心———DSP/BIOSII,可以在上面方便地开发符合实时运算效率的软件组件; 而ARM微处理器则使用一般的嵌入式操作系统来控制,如我们熟悉的WindowsCE,Linux等。为有效地支持整个OMAP平台,两个处理器之间的资料通信就成为关键。针对这一点,TI提出DSP/BIOSBridge作为解决方案,能够让应用程序开发人员在双处理器架构下撰写程序,就有如在单一处理器上一样方便。

　　OMAP SoC在开发工具方面使用的是TI流行的CodeComposerStudio(CCS),这套开发工具包含了程序编译器、仿真器以及程序调试器等,熟悉 CCS后,使用这些工具可以很方便地开发各种基于OMAP的应用程序,尤其在撰写DSP的应用组件时,通过CCS可以很容易的在DSP/BIOS上整合支持影像及音频数据处理的组件,而不必花太多心思了解底层操作系统的运作方式。

　　目前,对于OMAP1510,支持得比较好的操作系统是 Symbian公司的EPOC。它的整个系统为Client-Server架构,可以在Windows操作系统上使用Symbian QuartzC++SDK6.0开发EPOC上的OMAP应用程序,应用程序采用OMAP中的DSP用来处理多媒体资料,并在上面执行 TIDSP/BIOS,而ARM处理一般性工作。举例来说,在上面开发的MPEG4播放功能,就是由DSP实现MPEG4的解压缩功能,在ARM上面执行如档案处理、画面处理等工作,同时EPOC建立一个Multimedia Server来负责相互之间的信息沟通,并建立相关的API以利于应用程序的扩充。

　　在系统调试方面,OMAP提供了一个JTAG接口,在芯片上还整合了多功能的周边控制组件。例如LCD控制器、内存扩充接口,红外接口、蓝牙接口,触控式面版扩充接口及USB接口等等,可以方便的配合各种输入输出设备使用以及进行功能扩充。

　　软件设计

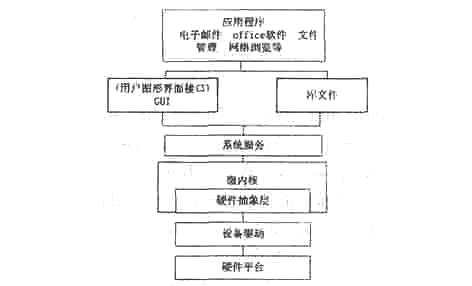

　　图 2是本系统完整的软件构架框图。其中,驱动程序(DeviceDrivers),微核心(MicroKernel)和系统服务三层组成了操作系统。与一般的计算机系统不同,由于嵌入式系统的硬件都已经固定下来,所以驱动程序都内建在操作系统里。微内核完成狭义的“操作系统”功能,如控制计算机的硬件装置, 内存和档案系统的管理,系统资源的分配和内存管理等等。　　

　　图2 软件架构框图
