大众LED照明新技术发展近况与前景

大众LED照明新技术发展近况与前景

        非隔离恒流驱动电源渐成主流

       大众照明平价LED灯适用的LED驱动电源有非隔离开关恒流源、PSR隔离开关恒流源和高压线性恒流源。

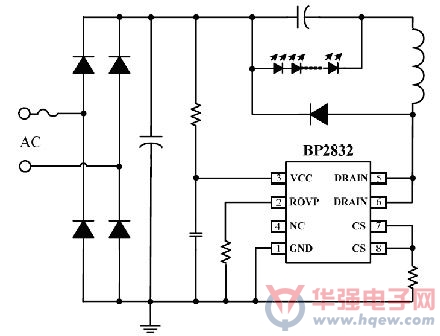

      非隔离开关恒流源适用于高电压、小电流LED负载的应用，主要是多芯封装或N颗串联的HVLED光源。非隔离开关恒流电源的优势是低成本、高效率、小体积，非隔离开关恒流电源产品采用单绕组电感，可以降低成本、提高生产效率；内置不同大小高压MOSFET提高应用电源的性价比；电感和PCB在不同功率电源中可以通用，以利生产工厂减低库存。典型的非隔离开关恒流电源电路如图4所示，由于芯片的功能高度集成，因而应用线路十分简洁。图5是PHILIPS的2.5英寸的3.5W（7X0.5W）LED筒灯，它的非隔离开关恒流电源采用上海晶丰明源的BP2802芯片。日本在核电事故之后也大力推广非隔离开关恒流电源的LED灯具，主要考量是效率的利用，日本政府在居民购置LED灯具时直接补贴价格的50%，是推动老百姓大量选用LED灯具的源动力。众多LED灯具中外制造商关注LED灯具的效率，因此，非隔离恒流驱动电源逐渐成为大众照明LED灯具电源的主流之一。

        PSR隔离恒流电源性价比富竞争力

        PSR（原边控制）隔离恒流电源性价比富竞争力，PSR隔离恒流电源适用于大电流、低电压的LED灯珠，即目前广泛应用的低压LED（LVLED）灯珠。创新设计的PSR隔离恒流源芯片，功能高度集成使得应用电路十分简洁，导致灯具结构设计简单，易过安规；对芯片内部的算法创新，使得它对变压器的电参数不敏感，变压器减至只有2个绕组，降低成本，提高生产效率；内置不同大小高压MOSFET提高性价比。典型的PSR隔离恒流电源电路如图6所示，采用BP3122开关恒流源芯片，5W电源的BOM成本在RMB2.00元。深圳谷科半导体这个电源的每月产量达6-10KK个。
