大众LED照明新技术发展近况与前景

大众LED照明新技术发展近况与前景

       高压线性恒流驱动电源简洁低廉

       高压线性恒流驱动电源是配合高电压小电流HVLED的新一代大众照明LED驱动电源技术，它没有来自自身升降压的开关频率，应用电路没有磁性器件、没有电解电容器；因而它具有较高的效率，较高的PF，较低的THD；并可很方便地兼容可控硅调光器；它工作在高电压小电流，因此HVLED灯板的发热较低。

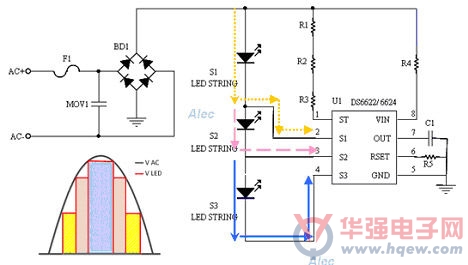

       高压线性恒流电源方案中，由于没有变压器等磁性器件，没有电解电容器，因而可省却一般开关恒流电源成本的三分之一，应用电路简洁，成本低廉；导热塑料散热器的引入又解决隔离安全技术问题，因此，高压线性恒流源在一体化光电模块（或称一体化光电引擎）、平价LED灯具中的应用将迅速发展。典型的高压线性恒流驱动电源如图7所示。

        高压线性恒流源是一种分段点亮LED的电源新技术，市电经过桥式整流产生脉动直流，脉动直流的包络线等同于交流电AC的正弦波，根据母线电压的正弦波变化自动切换LED灯串，随着母线电压的上升依次点亮三串LED灯珠。当母线电压上升，达到第一串LED导通电压时，MOS1打开，LED1灯串点亮；当母线电压继续上升，达到第一、二串LED导通电压之和时，MOS2自动打开，，LED1和LED2灯串同时点亮；当母线电压继续升高到三串LED均可导通时，MOS3打开，LED1，LED2和LED3灯串几乎同时点亮。如果母线电压下降，则过程相反，分段导通状况如图7内附左下小图所示。

       分段点亮非隔离线性恒流LED驱动电源最大的优点是体积小、成本低、高功率因数和长寿命，没有变压器和电感器，也没有电解电容器；PFC可达0.90-0.99。缺点是LED光效利用率还低了一点，一般为70%~90%；还有一定的使用局限性，即输入电压范围需要在20%的范围之内，输出LED灯珠电压也需要在10%的范围之内，否则效率会不理想。因此，在用高压线性恒流驱动芯片做LED照明驱动电源设计时，需要针对不同的AC电源使用电压、不同的LED灯具的功率和不同的线性驱动芯片做不同的应用电路方案设计。

        一体化光电引擎成灯具厂新宠

       由于有了HVLED，特别是多芯封装的HVLED，和应用简洁的高压线性恒流驱动芯片，设计在铝基板的同一面SMD LED灯珠和整流桥堆、电源驱动芯片的一体化光电模块成为一个创新产品（图8）。按照LED灯具功率设计的一体化光电模块实物如图9所示，将它与导热散热器紧密连接就成为各种球泡灯、筒灯、工矿灯内部的核心器件，它也可按照Zhang的标准设计制造成LED照明灯具中的一种标准化的通用部件。
