Diodes新型电源开关为USB接口保护提升功率密度

Diodes新型电源开关为USB接口保护提升功率密度

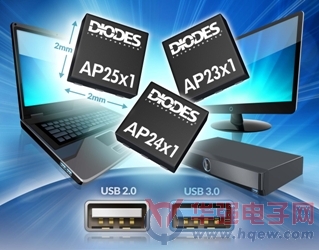

     Diodes公司 (Diodes Incorporated) 推出最新限流电源开关系列，以2mm x 2mm超小封装带来高电流处理能力，提高机顶盒、LED电视及笔记本电脑等产品的USB3.0接口保护电路的功率密度。这六款全新单通道器件的导通电阻 (Rds(on)) 仅为70mΩ，连续输出电流最高可达2.5A，并且采用了占位面积小的U-DFN2020-6微型封装。

    这些电源开关能对所有承受大电容负载及有短路可能的应用提供可靠的接口保护解决方案，包括反向电流阻断、过流、过温、欠压封锁和短路保护。新器件也集成了受控的输出放电功能，以确保输出电容器的放电。此外，这些开关的快速短路反应时间仅为2μs，有效防止不必要的系统关闭或重新启动。

     这些新器件的输入电压范围为2.7V到5.5V，适用于3.3V与5V电源供电系统。其中AP2501 (低启动) 及AP2511 (高启动) 支持最高达2.5A连续输出电流，其引脚排列与能够处理2A连续输出电流的AP2301和AP2311相互兼容。AP2401和AP2411同样是额定电流为2A的电源开关，但它们在过流情形下提供输出负载关断功能，从而允许系统进一步优化故障状态管理。所有六款电源开关也配备了开漏极过流故障指示，内置的7ms延迟滤波用以防止故障误报。

     除了U-DFN2020-6微型封装外，所有器件都有SO8，MSOP-8/EP以及

     U-DFN3030-8封装。工作温度范围为-40oC到+85oC。
