IR针对300W马达功率应用推出半桥式功率模块
来源:华强电子网 作者:—— 时间:2013-11-05 08:40

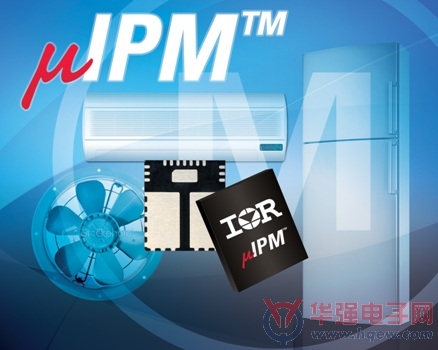

国际整流器公司 (International Rectifier,简称IR) 推出IRSM808-105MH和IRSM807-105MH,以扩充正在申请专利的高集成、超小型μIPM功率模块。两款新产品都针对马达功率高达300W的高效家电和轻工业应用做出优化。
IRSM808-105MH和IRSM807-105MH半桥式功率模块采用了超小型8×9×0.9mm PQFN封装,比现有的三相位马达控制功率IC减少高达60%的占位面积,从而可以提供无需散热片、高度紧凑的解决方案,适合冷藏设备中的压缩机驱动器、加热循环和水循环系统所用的泵、空调扇、洗碗机及自动化系统等应用。
IR亚太区销售副总裁潘大伟表示:“IRSM808-105MH和IRSM807-105MH半桥式μIPM功率模块不但比现有的领先解决方案减少高达60%的占位面积,在降低成本的情况下提供卓越的输出电流能力和系统效率,还可帮助设计人员实现更具延展性的设计。”
IR正在申请专利的μIPM系列采用通用引脚和封装尺寸,提供可扩展的功率解决方案。该产品系列配备专为变频驱动器而优化的、坚固耐用且高效率的高压FredFET MOSFET开关,配合IR最先进的高压驱动器IC,提供从2A至4A不等的额定电流,以及250V或500V的电压。IR为相关市场率先引入全新的方法,采用PCB铜线帮助模块散热,从而通过较小的封装设计来减少成本,省却对外置散热片的需要。此外,与传统双重内嵌式模块方案相比,标准QFN封装技术由于省却通孔第二通道组装和提升散热性能,所以可以进一步简化装配过程。
产品规格
器件编号 |
尺寸 (mm) |
电压 |
IO |
马达电流** |
VO为150/75VRMS时的马达功率 |
拓朴 | |
|
|
|
|
无 散热片 |
有 散热片 |
|
|
IRSM808-105MH |
8 × 9 |
500V |
10A |
1.1A |
1.3A |
285W/390W |
半桥 |
IRSM807-105MH |
8 × 9 |
500V |
10A |
1.1A |
1.3A |
285W/390W |
半桥 |
** RMS,Fc为16kHz,二相位脉冲宽度调制,?TCA为70°C,TA 约为25°C
新产品现正接受批量订单,符合电子产品有害物质管制规定 (RoHS)。
