模拟前端集成有助智能电池的监控与保护

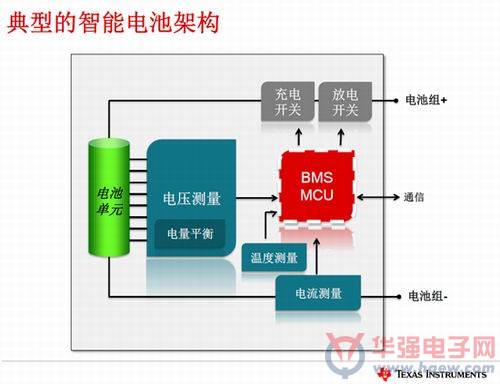

在这个典型的智能电池架构中，这个方框中代表一个电池包，这个电池包对外界能够供电、通讯，可判断电池单元状况。智能部分主要体现在BMS的MCU里，可以写很多算法进去。而在前端部分，如电压测量、电量平衡、温度测量、电流测量，所有这些模拟功能模块，甚至包括供电开关和放电开关的驱动都存在集成化的趋势。

       相比之下，分立方案需要很多元件去实现，因此板子面积、成本控制和一致性程度都面临挑战。

       现在在智能电池架构下，把这些功能都集成在一颗芯片上做，除去MCU部分之外。这样称之为模拟前端多串电池组AFE，TI推出了Bq76920、Bq76930、Bq76940三款产品分别针对不同的多节电池组。

       其中Bq76920主要适用3至5节串联电池，Bq76930用于6至10节串联电池，Bq76940用于9至15节串联电池。

       文司华说，这个产品本身是面向工业界电池组可扩展性的锂离子监控器，可扩展性正是在于从12V到48V，客户不需要买多颗IC做叠加，因为TI的这三款产品已经针对不同的多节电池需求分别做成一颗芯片。在芯片内部已经做了叠加，涵盖了3-15节即12V-48V的范围。

       芯片中还内建ADC与硬件保护，而并非所有AFE都具有这样的功能，很多产品没有ADC，硬件保护功能也是有些缺乏的。由于这些特性的集成，包括LDO、电池均衡、MOSFET开关管的控制集成等，板级空间锐减30%。另外，所有三款器件采用同一种接口，方便工程师设计学习与实现。

       在此基础之上，今年下半年上市的Bq78xxx产品将集成所有测量部分。通过TI直接标配的Bq78xxx系列，能够预编程配套μC，可提供高灵活基于闪存的CEDV测量技术。两者的搭配使用必将电池测量与保护推向新高。
