一种用于信息发布系统的断电保护电路设计
来源:华强电子网 作者:------ 时间:2014-06-23 15:10
3 实验测试

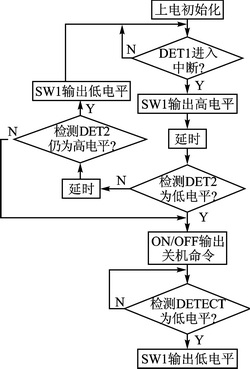

图9~图11给出了断电测试波形。从图9可以看出,电源降到PC最低工作电压8 V的时间超过5.67 ms,而检测(DET1)和切换(SW1)在断电后600 μs内就可完成;图10给出了ON/OFF和DETECT的时序,当MCU确认12VIN断开后,输出ON/OFF信号;图11中,当PC完成数据处理关机后,DETECT信号由高电平变为低电平,随后MCU关断电池输出,即12VOUT=0。这样,就完成了一次意外断电的保护过程。

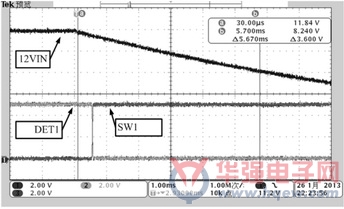

图9 断电测试波形图1
图10 断电测试波形图2
图11 断电测试波形图3
结语

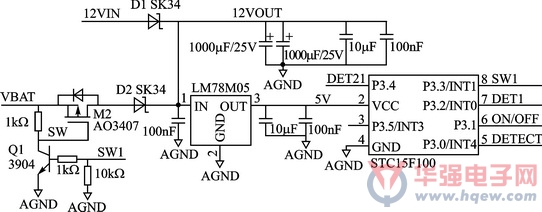

本文给出了断电保护电路在信息发布系统中的具体应用,通过实验结果分析了其可行性。该电路设计灵活、体积小、方便内嵌,大大提高了系统的稳定性,并在实际项目中获得了成功应用,取得了良好的经济效益。
