　　2.3 停止控制电路

　　计数器倒数到“0”时，需要将电路强制转换到“24”并暂停。现选取计数器到零的状态24秒计时到“00”，从各引脚接到二与非门，当计数器从“00”状态转换到“99”时，用与非门把该状态转换成低电平(其余时间为高电平)控制LD，使电路转换到“24”。由于数字“99”显示时间很短，因此在实现从“00”到“24”的转换过程中看不到“99”状态。触发器的输出端输出低电平，使74LS192处于保持状态。这样就实现了转换并停止的控制电路。电路如图4所示。

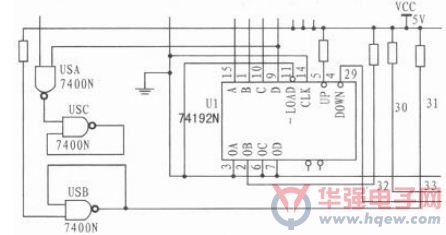

图4 停止控制电路

　　2.4 警报提示电路

　　警报提示就是在完成任一计时任务结束时，系统发出连续的提示音。

　　当显示电路由“00”转换到“24”时，与非门输出低电平，而蜂呜器的和LED1的正极接入高电平，故蜂鸣器和LED1均正常工作。从而发出报警信号。如图5所示。

图5 警报提示电路

　　3 总体电路设计

　　由555定时器输出秒脉冲经过R30输入到计数器IC4的CD端，作为减计数脉冲。当计数器计数计到0时，IC4的13脚输出借位脉冲，使十位计数器IC3开始计数。当计数器计数到“00”时，使计数器复位并置数为“24”。本电路利用从“00”到“99”时，通过与非门，使电路置数到“24”并且保持该状态。“99”是一个过渡状态，不会显示出来，故本电路采用“99”作为计数器复位脉冲。当计数器由“00”跳变到“99”时，利用个位和十位的“9”即“1001”通过与非门IC5触发RS触发器，使电路发生翻转，从11脚输出低电平，使计数器置数，并保持为“24”，同时LED发光二极管亮，蜂鸣器发出报警声。

　　J1：手动复位按钮。当按下J1时，不管计数器处于什么工作状态，计数器立即复位到预置数值“24”，并开始计数。

　　J2：暂停按钮。当“暂停/连续”开关处于“暂停”时，振荡器停止振荡，计数器暂停计数，显示器保持不变，当此开关处于“连续”开关，计数器继续累计计数。

　　J3：启动按钮。J3处于断开位置时，当计数器递减计数到零时，控制电路发出声、光报警信号，计数器保持“24”状态不变，处于等待状态。当J3闭合时，计数器开始计数。

　　4 结束语

　　本电路设计简单，并能较好的达到设计要求，通过将课本理论知识与Multisim仿真应用联系起来，能够有效增强学生的设计应用能力和创新能力培养。
