透过IGBT热计算来优化电源设计
来源:互联网 作者:------- 时间:2015-01-12 11:17
大多数半导体组件结温的计算过程很多人都知道。通常情况下,外壳或接脚温度已知。量测裸片的功率耗散,并乘以裸片至封装的热阻(用theta或θ表示),以计算外壳至结点的温升。这种方法适用于所有单裸片封装,包括双极结晶体管(BJT)、MOSFET、二极管及晶闸管。但对多裸片绝缘栅双极晶体管(IGBT)而言,这种方法被证实不足以胜任。

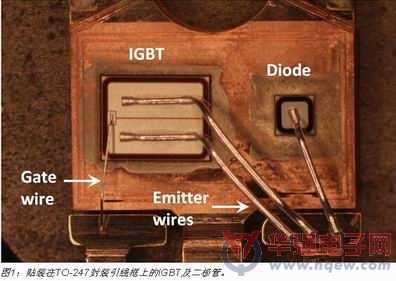

某些IGBT是单裸片组件,要么结合单片二极管作,要么不结合二极管;然而,大多数IGBT结合了联合封装的二极管。大多数制造商提供单个θ值,用于计算结点至外壳热阻抗。这是一种简化的裸片温度计算方法,会导致涉及到的两个结点温度分析不正确。对于多裸片组件而言,θ值通常不同,两个裸片的功率耗散也不同,各自要求单独计算。此外,每个裸片互相提供热能,故必须顾及到这种交互影响。
本文将阐释怎样量测两个组件的功率耗散,使用IGBT及二极管的θ值计算平均结温及峰值结温。
功率计算
电压与电流波形必须相乘然后作积分运算以量测功率。虽然电压和电流简单相乘就可以给出瞬时功率,但无法使用这种方法简单地推导出平均功率,故使用了积分来将它转换为能量。然后,使用不同损耗的能量之和以计算波形的平均功率。
在开始计算之前定义导通、导电及关闭损耗的边界很重要,因为如果波形的某些区域遗漏了或者是某些区域被重复了,它们可能会给量测结果带来误差。本文的分析中将使用10%这个点;然而,由于这是一种常见方法,也可以使用其他点,如5%或20%,只要它们适用于损耗的全部成分。
正常情况下截取的是正在形成的正弦波的峰值波形。这就是峰值功率耗散。平均功率是峰值的50%(平均电压是峰值电压除以√2,平均电流是峰值电流除以√2)。
一般而言,在电压波形的峰值,IGBT将导电,而二极管不导电。为了量测二极管损耗,要求像电机这样的无功负载,且需要捕获电流处于无功状态(如被馈送回电源)时的波形。

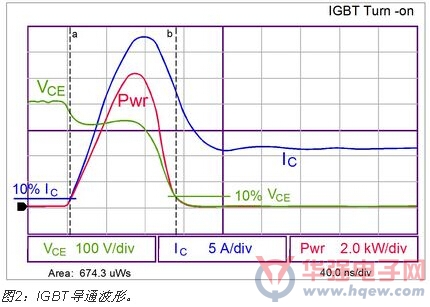

导通时,应当量测起于IC电平10%终于10% VCE点的损耗。这些电平等级相当标准,虽然这样说也有些主观性。如果需要的话,也可以使用其他点。无论选择何种电平来量测不同间隔,重要的是保持一致,使从不同 组件获取的数据能够根据相同的条件来比较。功率根据示波器波形来计算。由于它并非恒定不变,且要求平均功率,就必须计算电源波形的积分,如波形迹线的底部 所示,本案例中为674.3 μW(或焦耳)。

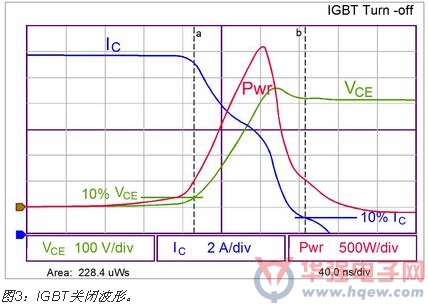

与之类似,关闭损耗的量测如下图所示。

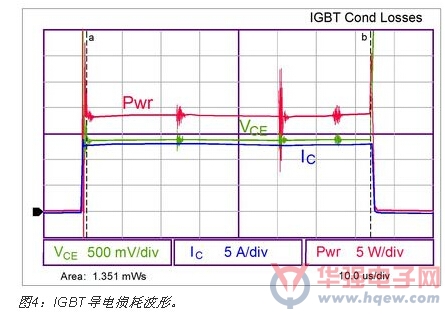

导电损耗的量测方式类似。它们应当起于导通损耗终点,终于关闭损耗起点。这可能难于精确量测,因为导电损耗的时间刻度远大于开关损耗。

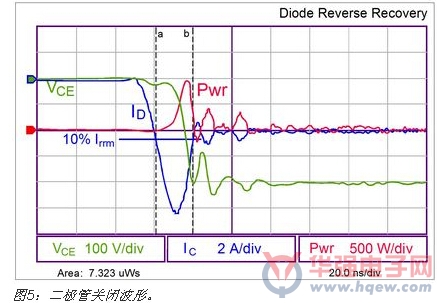

必须获取在开关周期的部分时段(此时电流为无功模式使二极管导电)时的二极管导通损耗资料。通常量测峰值、负及反向导电电流10%点的资料。
二极管导电损耗是计算IGBT封装总损耗所要求的最后一个损耗成分。当计算出所有损耗之后,它们需要应用于以工作模式时长为基础的总体波形。当增加并顾及到这些能量之后,它们可以一起相加,并乘以开关频率,以获得二极管及IGBT功率损耗。
裸片温度计算
为了精确计算封装中 两个裸片的温度,重要的是计算两个裸片之间的自身发热导致的热相互影响。这要求3个常数:IGBT的θ值、IGBT的θ值,以及裸片交互影响ψ(Psi)。某些制造商会公布封装的单个θ值,其中裸片温度仅为估计值,实际上精度可能差异极大。

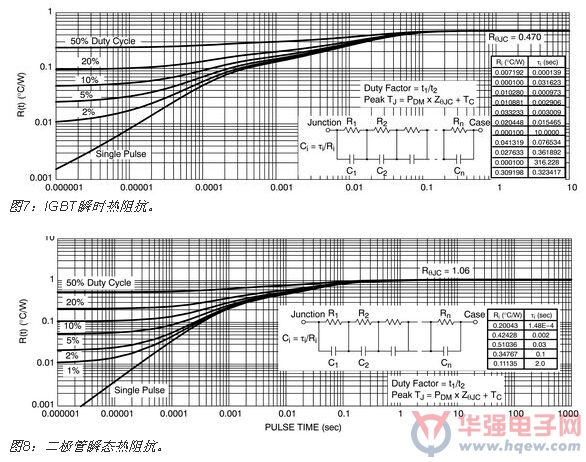

安森美半导体IGBT组件的数据表中包含IGBT及二极管θ值图表。稳态θ值如图7及图8中的图表所示。IGBT的θ值为0.470 °C/W,二极管为1.06 °C/W。计算中还要求另一项热系数,即两个裸片之间的热交互影响常数ψ。测试显示对于TO-247、TO-220及类似封装而言,此常数约为0.15 °C/W,下面的示例中将使用此常数。
IGBT裸片温度
IGBT的裸片温度可以根据下述等式来计算:
假定下列条件:
TC= 82°C
RΘJC-IGBT= 0.470 °C/W
PD-IGBT= 65 W
PD-DIODE= 35 W
Psi交互影响= 0.15°C/W
IGBT的裸片温度就是:
二极管裸片温度
RΘJC-diode= 1.06°C/W
类似的是,二极管裸片温度为:
峰值裸片温度
上述分析中计算的温度针对的是平均裸片温度。此温度在开关周期内不断变化,而峰值裸片温度可以使用图7和图8中的热瞬时曲线来计算。为了计算,有必要从曲线 中读取瞬时信息。如果交流电频率为60 Hz,半个周期就是时长就是8.3 ms。因此,使用8.3 ms时长内的50%占空比曲线,就可以计算Psi值:
IGBT 0.36 °C/W
二极管 0.70 °C/W
IGBT裸片的峰值温度就会是:
二极管裸片峰值温度就是:
结论
评估多裸片封装内的半导体裸片温度,在单裸片组件适用技术基础上,要求更多的分析技术。有必要获得两个裸片提供的直流及瞬时热信息,以计算裸片温度。还有必要量测两个组件的功率耗散,分析完整半正弦波范围抽的损耗。此分析将增强用户信心,即系统中的半导体组件将以安全可靠的温度工作,提供最优的系统性能。
