世界上最小的晶体管问世:仅分子大小
来源:雷锋网 作者:------ 时间:2015-07-24 09:19
在拯救摩尔定律的道路上,大家似乎都卯足了劲。不久前,IBM宣布研发成功7nm芯片,而现在,又有研发团队宣称制备成功了有史以来最小的晶体管——只有单个分子大小。

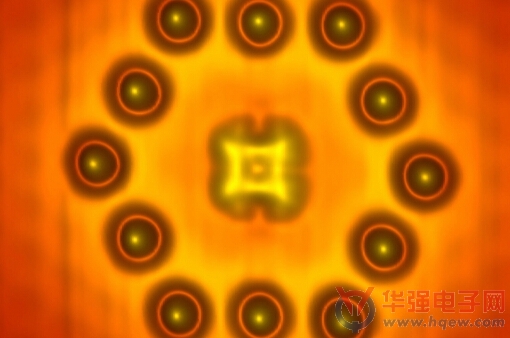

实现这一惊人成就的是来自一支德国、日本和美国的联合研究团队,他们在砷化铟晶体衬底上使用12个带正电的铟原子环绕一个酞菁分子,然后就得到了一个晶体管。
早在2012年,IBM就宣称成功将单个比特的信息集成到了12个原子构成的结构上,而这一次晶体管的制备成功又是在这一基础上的巨大飞跃。这个晶体管直径仅为167皮米(10-12米),比之前最小的电路还要小42倍。
这一成就的基础是研究人员意外发现酞菁分子的取向会受到其上电荷的影响,然后通过扫描隧道电子显微镜的电子流限制铟原子的运动,将铟原子精确地限制在特定的栅格内。
但是这一研究成果还处于早期阶段,实用化还遥遥无期,但这一研究成果铺平了实现大规模量子计算的道路,但具体的情况还有待进一步验证。
