安森美半导体展示符合新的高通快速充电3.0的充电器
来源:华强电子网 作者:------ 时间:2015-09-23 16:35
安森美半导体推出实现新的高通快速充电3.0协议的参考设计。新协议较现有快速充电2.0方案显著提升能效。这高能效、小型的参考设计,支持高通用于智能手机和平板电脑的下一代快速充电技术——快速充电3.0高压专用充电端口(HVDCP)A类和B类规格,并向后兼容旧的快速充电2.0协议。高通快速充电3.0技术是高通子公司高通科技的产品。安森美半导体推出完整参考设计并符合UL认证,有助于便携式应用的小型充电器的快速发展,提供领先业界的高能效。

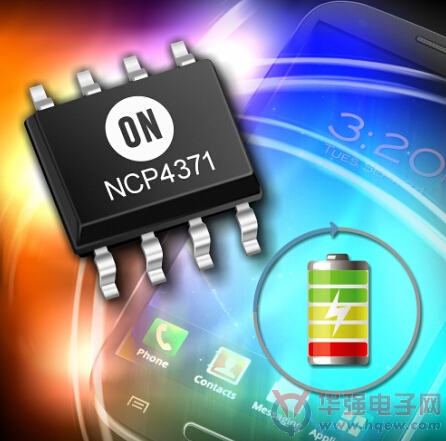

这参考设计的亮点是新的NCP4371次级端充电控制器,支持充电器USB总线电压根据手机或便携式设备的需求而变化。为优化电池充电时间,USB总线电压可在3.6 V-20 V以分立步骤控制。这新的充电控制器也适用于A4WP无线充电应用,电压可基于参考设计的发射(TX)部分进行优化。
NCP4371也无需次级并联稳压器,就能实现一个充电器设计,节省了成本和所需空间。初级端控制器是安森美半导体的NCP1361 PSR准谐振PWM控制器,同步整流控制器是NCP4305。这两种控制器的结合成就高能效充电器的设计,符合欧盟能效标准(CoC Tier-2)要求。
安森美半导体AC-DC电源转换部总监Shane Chilton说:“快速充电能力正迅速获得所有便携式设备厂商的认可。我们很高兴能就下一代电源方案与高通合作,这配合我们致力为客户提供创新高能效方案的策略。”
封装和定价
NCP4371采用SOIC-8封装,每10,000片批量的单价为0.18美元。
