J210触发器电路图
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 16:25

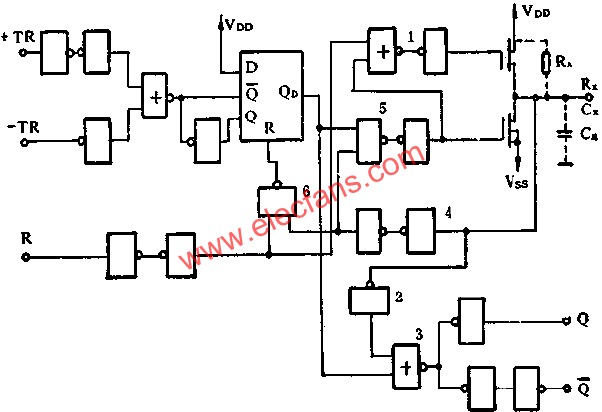

J210集成电路有两个相同的单稳态触发器，它由D触发器、门电路以及由PMQS和NMOS管构成的三态电路组成。图中所示是它的线路。CMOS电路J210单稳态触发器在固定电压情况下，可提供稳定的单脉冲。输出脉冲的时间由外部电路和外部电容所决定。调整R和C可使Q端输出脉冲宽度有一个较宽的范围。同时，从触发器的输入到输出的传输延迟时门与R、C无关。
