J-K触发器组成可逆计数器电路图
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 16:25

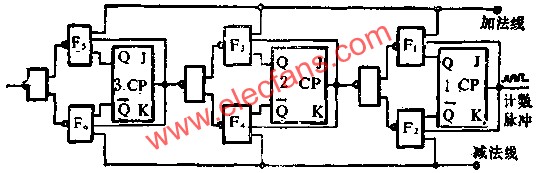

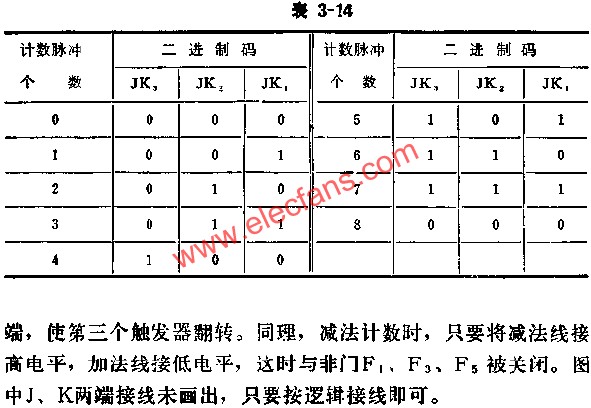

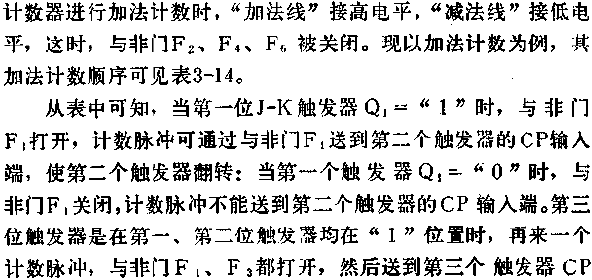

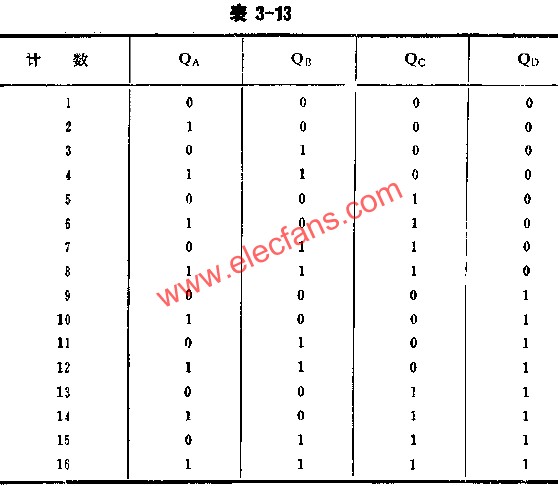

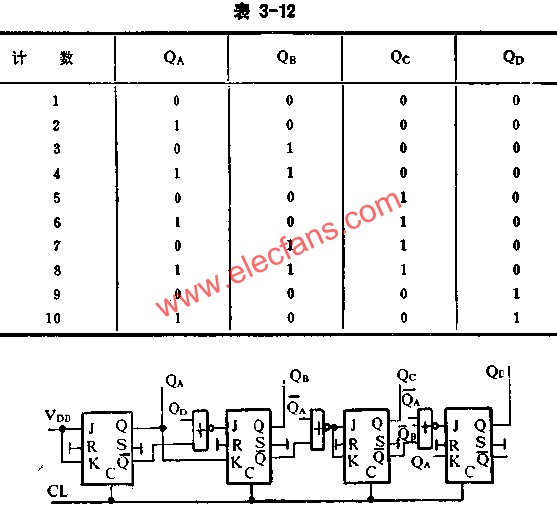

图中所示是J-K触发器组成可逆计数器电路。要求计数器能够在一定条件下，从加法计数改换成减法计数，也可以从减法计数变成加法计数，这种计数器叫可逆计数器。图示线路当可逆
