J-K触发器组成分频、计数电路图
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 16:25

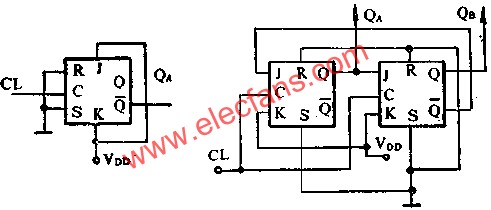

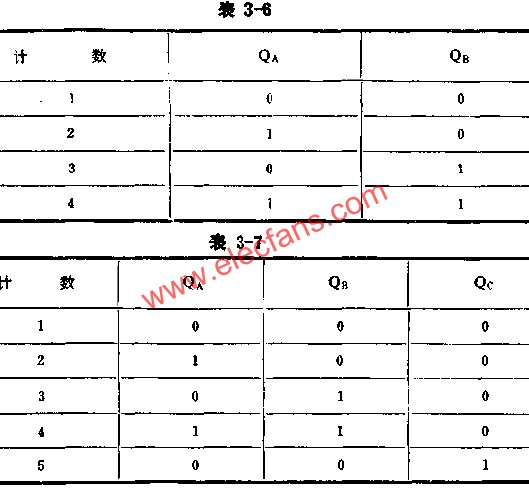

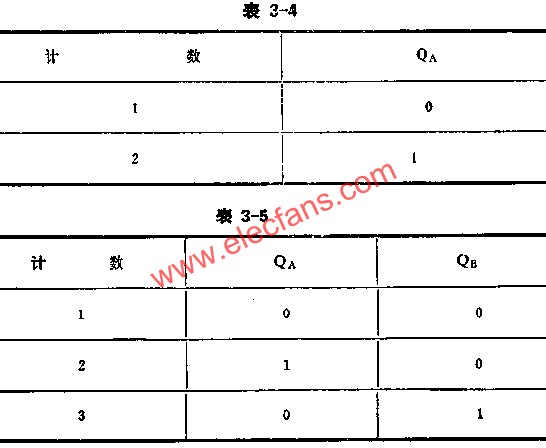

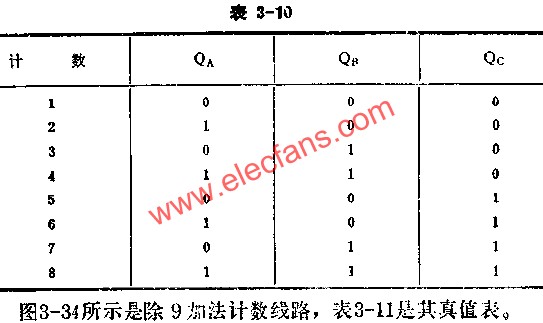

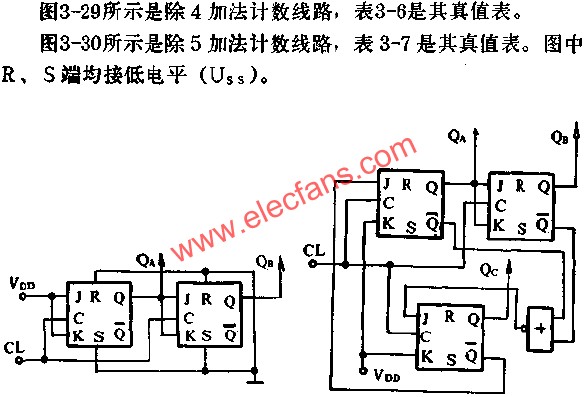

图A所示是用CMOS电路J-K触发器组成的除2加法计数线路，表A是其真值表。

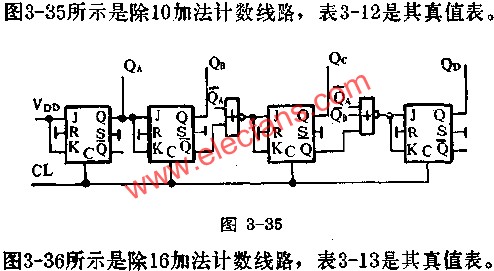

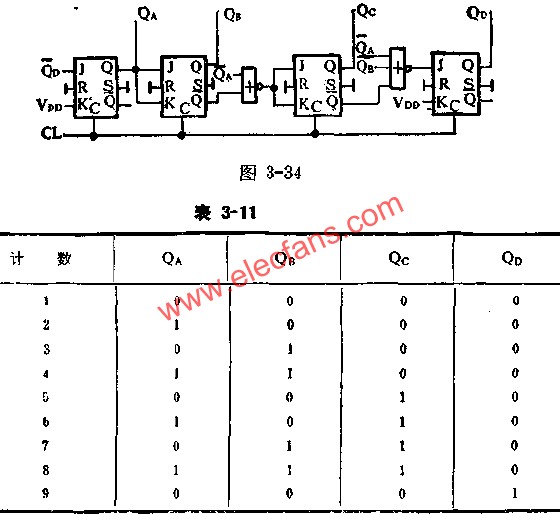

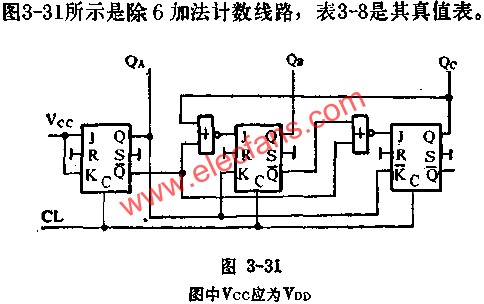

图B所示是除3加法计数线路，表B是其真值表。
