大联大世平集团推出基于onsemi和Nexperia产品的4.5W非隔离辅助电源方案

大联大世平集团推出基于onsemi和Nexperia产品的4.5W非隔离辅助电源方案

2024年7月3日，致力于亚太地区市场的国际领先半导体元器件分销商---大联大控股宣布，其旗下世平推出基于安森美（onsemi）NCP10672BD060R2G PWM控制器和安世（Nexperia）PNU65010EP快速恢复二极管的4.5W非隔离辅助电源方案。

图示1-大联大世平基于onsemi和Nexperia产品的4.5W非隔离辅助电源方案的展示板图

随着电子技术的不断进步，小型家电在日常生活中的应用场景愈发多样化。在这些家电应用中，辅助电源的设计尤为重要。其既要满足低功耗、高效率的运行需求，以降低能源消耗，又要确保设备的安全性与可靠性，为设备的长期运行提供保障。在这种背景下，大联大世平基于onsemi NCP10672BD060R2G PWM控制器和Nexperia PNU65010EP快速恢复二极管推出4.5W非隔离辅助电源方案，该方案具有低成本、高效率、小功率的特性，能够满足马达控制、电风扇、家电等产品的内部辅助电源设计需求。

图示2--大联大世平基于onsemi和Nexperia产品的4.5W非隔离辅助电源方案的场景应用图

NCP10672BD060R2G内部集成一个固定频率电流模式控制器和一个700V MOSFET，其具有60KHZ的开关频率，拥有启动、频率抖动、短路保护、跳周期、斜坡补偿和动态自供电等功能，能够确保电源的稳定运行与高效转换。此外，该产品可在非隔离和隔离拓扑结构中无缝使用，以满足不同应用设计的需求。

PNU65010EP快速恢复二极管采用铜夹片FlatPower（CFP）封装，其在恢复时间和正向压降之间提供最佳平衡，可大大减少应用中的功率损耗。

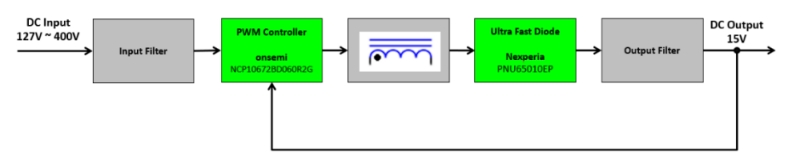

图示3-大联大世平基于onsemi和Nexperia产品的4.5W非隔离辅助电源方案的方块图

本方案适用于大部分具有高压输入、低成本、低功率需求的辅助电源设计，是追求高性能与成本效益厂商的理想选择。

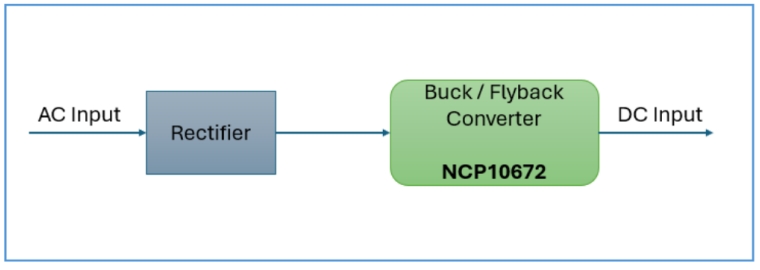

作为小功率Power Supply应用：

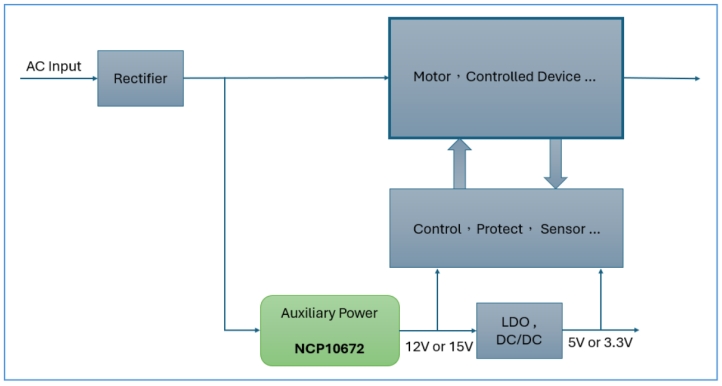

作为家电或工业产品小功率辅助电源应用：

核心技术优势：
NCP10672（参考 onsemi NCP10670-D datasheet）：
固定频率电流模式控制器；
内置700V高压MOSFET；
固定斜率补偿；
轻载跳周期模式，提升轻载效率及降低待机功耗；
频率抖动功能，实现更好的EMI特性；
内部软启动（4ms）及斜率补偿；
具SCP、OVP功能；
可规划为非隔离应用（降压转换器）或隔离应用（反激式转换器）。

方案规格：
拓扑结构：非隔离应用（降压转换器）：
输入电压：127Vdc ~ 400Vdc；
输出电压：15Vdc±5%；
输出电流：0.3A max；
输出功率：4.5W max；
输出电压涟波（ripple & noise）：≤200mVp-p；
保护：OVP、OCP、SCP。
