　　由式( 1) 和( 2) 可知： 低能量脉冲周期内变换器传递的能量为高能量脉冲周期的1/ k2 .由于高、低能量脉冲周期相同，故变换器的开关频率是固定不变的。

　　1. 2 PT 控制的实现方式

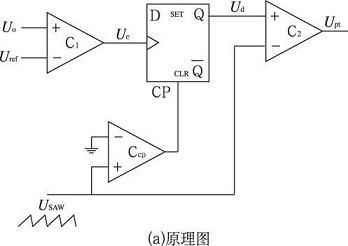

　　本节设计一种简单实用的脉冲序列控制器， 如图2 所示。图2 中时钟信号CP( Clock Pulse) 由峰峰值为- 10 V到+ 10 V 的锯齿波信号USAW 与电压信号UGN D ( UGND = 0) 通过比较器Ccp产生; 变换器输出电压Uo 与基准电压Uref 通过比较器C1 产生电压信号Ue;触发器D 在时钟来临时刻将电压信号Ue 传递至输出端Q, 并在下一时钟来临之前保持不变; 比较器C2 将D 触发器的输出信号和锯齿波进行比较产生控制脉冲PH 或PL 实现对变换器的控制。

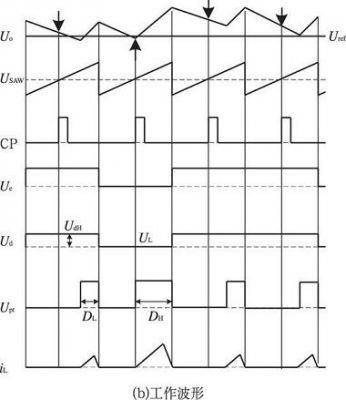

　　上述PT 控制器的工作过程为： 在开关周期的起始时刻， 时钟信号CP 来临， 若此时Uo > Uref , 则Ue 为高电平; 时钟信号同时使触发器D 触发， 触发器输出信号Ud 在下一时钟脉冲来临前保持高电平不变; 锯齿波信号USAW 与Ud 经过C2 比较， 输出占空比为DL的低能量脉冲信号P L.若Uo< Uref , 则Ue 为低电平;触发器输出信号Ud 在下一时钟脉冲来临前保持低电平不变; 锯齿波信号USAW 与Ud 比较产生占空比为DH的高能量脉冲信号PH .PT 控制器主要工作波形如图2( b) 所示。

　　图2 DCM DC-DC 变换器在PT控制模式下的控制电路原理图和工作波形
