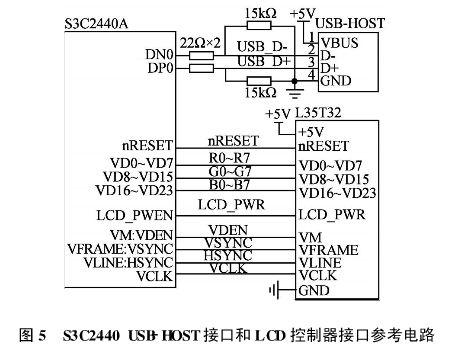

　　LCD液晶屏和S3C2440A微控制器之间通过S3C2440A内建的LCD控制器接口进行连接。LCD液晶屏这里采用了3.5 in的L35T32，该液晶屏显示像素为240×320，可显示16位色彩，并可以方便地扩展为更大尺寸的液晶屏。S3C2440A的USB-HOST接口和LCD控制器接口部分参考电路原理。

　　3 系统软件设计

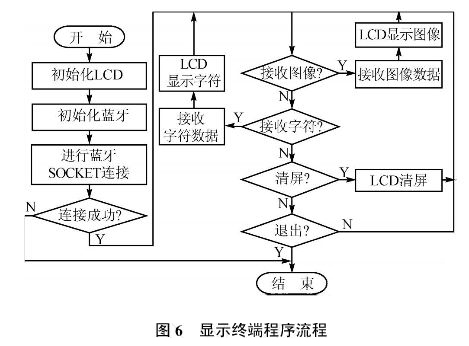

　　系统软件同样分为主机部分和显示终端部分。这里主要分析显示终端部分软件的设计，主机部分与其类似。显示终端部分程序包括：LCD液晶屏初始化，蓝牙设备的初始化，蓝牙连接的建立和图像字符数据的传输显示等几个部分。程序流程如图6所示。

　　用户程序以Linux操作系统上的Bluez蓝牙协议栈为平台进行开发。

　　3.1 蓝牙部分程序设计

　　该部分采用了蓝牙socket编程。通过建立蓝牙RFCOMM协议层的socket进行连接。连接建立成功之后可以调用函数recv或者read读取主机发来的数据，主机端则对应地采用函数send或者write发送数据。通信结束之后可以调用函数close结束连接。
