飞思卡尔基于ARM平台全系列MCU引领嵌入式应用新趋势

来源:华强电子网 作者:—— 时间:2013-01-30 09:59

应用案例分析——Kinetis K53在心电监测仪上的应用

       作为全球最主要的微控制器供应商之一,飞思卡尔的微控制器产品研发上具有丰富IP和应用开发经验,特别是在各种算法资源、OS(免费提供强大的MQX RTOS)以及强大的技术支持团队上。“飞思卡尔200多款Kinetis系列微控制器广泛应用在消费电子、工业控制、医疗保健和网络通信等领域,这些产品针对主要的应用在外设集成、功能和性能优化上均有业界领先的优势。”黄耀君指出。在研讨会上,黄耀君还重点分享了几个典型的应用案例,下面介绍其中基于Kinetis K53的心电图仪应用。

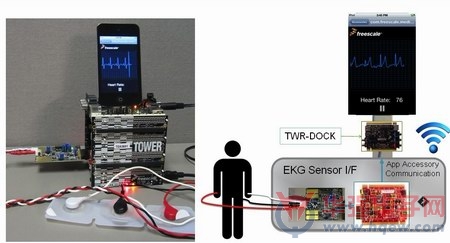

       如图所示,通过飞思卡尔Kinetis K53处理器,患者不需要去医院里面去做心电图,只需要用苹果的iPhone智能手机或iPad平板电脑,通过飞思卡尔的控制板以及几根电极,就可以轻松地实现心电图的自我检测应用,把心电图形和心率在手机中清楚地显示出来。



            通过飞思卡尔的控制板以及几根电极,就可以轻松地实现心电图的自我检测



       该Demo针对的应用主要是实现心电监测的家用便携式医疗保健产品,便携式产品的首要要求就是低功耗和便携性,Kinetis K50系列针对便携式医疗应用进行优化设计的一些独特的功能特性优势使其成为此类应用的理想之选。Kinetis K50系列基于Cortex-M4内核,在实现了高性能和高集成度条件下,本身就具备了非常好的低功耗特性。所集成的DSP和浮点单元功能让设计工程师可以实现轻松快速实现复杂算法,较短的时间内实现心电图监测,使设备大部时间内处于休眠模式从而节省功能。



       Kinetis K50系列高集成度还使其在便携式医疗应用上具备整体尺寸以及BOM成本上的优势。内部集成了模拟测量引擎,包括嵌入运算放大器与跨阻抗放大器,以及高分辨率的模数转换器和数模转换器。16位模数转换器提供了所有心电监测或类似家庭健康监测应用所需的高分辨率和精確度。而K50内置的运算放大器和跨阻抗放大器可以很方便设计师实现采集信号的调理,不仅设计上更简单,而且有助于降低噪声干扰。



       K50系列器件內含128~512KB的Flash,以及最多128KB的SRAM,并且结合飞思卡尔在K50系列中使用的创新FlexMemory技术,可以将这部分设置为EEPROM和/或Flash,并可以同时作为主程序的存储器。这对于像心率监测仪、血糖仪等便携式医疗设备而言非常重要,因为必须持续进行监测数据的写入。

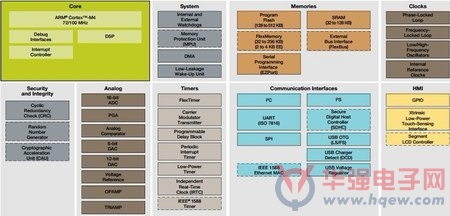

                          Kinetis K50微控制器系列内部集成了大量便携式医疗应用所需的外设。



本文总结:

       “2013年,32位MCU的性能将进一步提高:内核方面,Cortex-M0会向M0+升级,Cortex-M3会向M4升级;资源上向多核和多存储方向演进,而高端的Cortex-A8/A9/A15会向A5X(ARM V8架构)升级。”黄耀君指出,“目前飞思卡尔已经有相关的新品研发,相信很快就会有新产品推出。”越来越丰富的ARM生态系统正在为工程师带来便利,我们期待飞思卡尔在新的一年有更给力的微控制器产品提供给工程师。
