低ESL电容器的种类和优点

       接下来解说下ESL电容器的构造和优点。低ESL电容器分为长宽逆转电容器和3端子电容器2类。

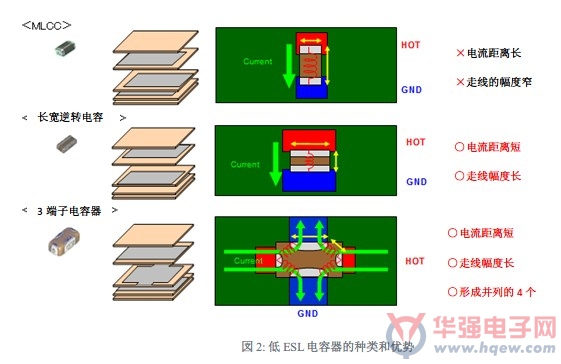

长宽逆转电容器的构造如图2中间所示。与一般的MLCC的L纵向、W横向相反，纵向方向有外部电极。一般来说，MLCC的ESL会根据电流流过的距离产生相应的增加、幅度变大会有缩小的倾向，因此长宽逆转电容器的结构是电流流过的距离短、幅度大，从而实现了低ESL。

接下来是3端子电容器的构造如图2最下方所示。3端子电容器的内部电极是由HOT过孔电极和GND过孔电极交替叠加的构造。因此，当电流流向旁路方向时，电流的流经距离短，幅度变大，因此ESL变低。此外，3端子电容器电流流经4个方向，因为这种并联效果从而实现了更低的ESL。特别是电流流向GND方向、和图的上下方向。因为这样的电流和产生的互感实现了低ESL。

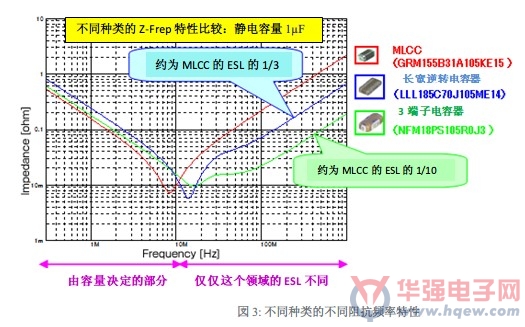

       图3所示的是一般的MLCC和低ESL电容器，长宽逆转电容器和3端子电容器的阻抗频率特性的比较。不论哪个型号的容量都为1μF，因此自谐振点以下的频带显示出的特性基本相同，而自谐振点以上的频带则会根据ESL的不同，阻抗会有很大差异，长宽逆转电容器ESL是一般性的MLCC的1/3，3端子电容器ESL是一般MLCC的1/10。但是值得注意的是，这是单独比较电容器的性能，实际上因为在电路板上面安装使用的关系，环路阻抗除了电容器的ESL以外，还要增加电路板和过孔的电感的成分。
