京瓷针对智能手机发布5843系列板对板连接器

京瓷针对智能手机发布5843系列板对板连接器

    京瓷连接器制品株式会社（以下简称“KCP”）日前开发出智能手机用0.35mm间距电路板对电路板连接器“5843系列”。

    随着智能手机、普通手机、数码相机（DSC）、平板电脑、数字音频播放器等产品的多功能化，需要安装的部件数量越来越多，为了使有限的基板空间得到更有效的利用，实现产品的小型化和薄型化，需要将所搭载部件进行高密度安装。

     此次新开发的“5843系列”产品，间距仅0.35mm、嵌合高度0.8mm、侧宽2.4mm，与以往0.4mm间距产品相比，省出了0.05mm空间。

窄间距0.35mm电路板对电路板连接器“5843系列”

    此外，与以往的0.4mm间距电路板对电路板（5802/5803/5804/5805系列）连接器一样，在连接器背面设有绝缘用的底壁，从而最大程度上防止了端子的外露，确保了底部可以配线的绝缘空间，提高了设计自由度。除此之外，还继承了以往产品所具有的优异的抗振动、抗冲击性能。

    KCP通过推出此次产品，将为实现电子设备的不断小型化、薄型化以及高密度安装做出贡献。

     关于“5843系列”

1. 通过实现0.35mm间距的窄间距化，节省了安装空间。

0.35mm间距的省空间型连接器与以往0.4mm间距的产品（5804系列）相比，节省了12.7%的安装空间。

2. 10极到120极的极数展开。

可对应10极 到120极范围内的所有极数。

3. 具有良好的操作性

嵌合时的锁扣结构是本公司独有的，在低背的同时，具有良好的手感。并强化了拔去时的保持力。

4. 适合高密度安装的结构

轻薄，低背的同时， 在连接器背面设有底壁以防止金属露出，产品的端子焊盘对向之间也可以进行自由布局。适合高密度安装。

5. 抗振动、抗冲击、抗异物能力强， 实现了高接触信赖性。

接点部位采用“夹持接点形状”（2点接触），是一种抗振动、抗冲击能力强的构造。此外，插头部分的端子形状，采用了提高集中负重、可排除异物的结构，实现了高度的接触信赖性。

6. 对应自动安装的1料盘5000pcs的压纹带包装。

7. 支持环保并对应RoHS指令、无卤素指令。

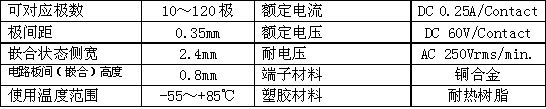

8. 产品规格
