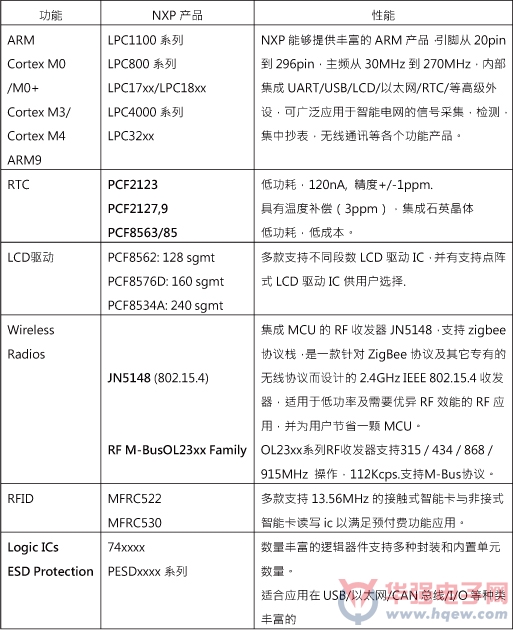

图4  芯片列表

三、恩智浦 EM773 电能计量解决方案

       大联大旗下品佳集团代理的恩智浦半导体推出的EM773电能计量芯片是全球首款非计费式电能计量用32位ARM 单芯片解决方案。EM773是一款基于ARM Cortex-M0内核的低成本32位电能计量IC，适用于8/16位智能仪表应用。EM773的编程和片内计量功能与低功耗的简单指令集相结合，其存储器寻址方式与现有的8/16位结构相比能显著降低代码长度。EM773芯片作为计量引擎，具有自动单相电能计量功能，其API指令极大地简化非计费式计量应用的设计工作。

       EM773的CPU工作频率可达48MHz。EM773的外设配件包括：容量高达32KB的Flash存储器、8KB的数据存储器、一个Fast-mode Plus I2C总线接口、一个RS-485/EIA-485 UART、一个带SSP特性的SPI接口、三个通用定时器、一个计量引擎以及25个通用I/O管脚。EM773具有极佳的易用性，片内内置计量引擎的软件驱动程序，开发者可以专注于应用层软件开发，无需关注计量功能相关细节，软件程序中通过调用固件中API函数即可实现所需计量功能。

四、 新唐M0-NANO系列选型表格

       大联大旗下品佳集团代理的芯唐推出一系列高性价比ARM Cortex-M0系列MCU，具有价格低、功耗低、片上资源丰富等特点，适合在电表产品应用。下面是选型表供参考。

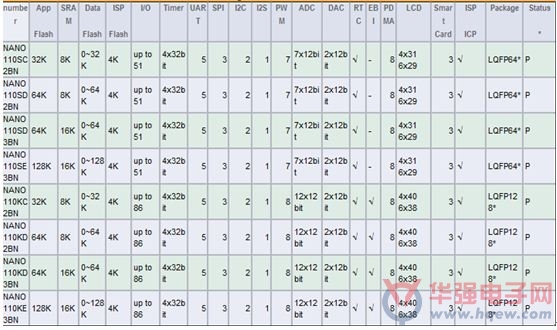

图5  新唐M0-NANO系列选型表格

五、Microchip EEPROM的智能电表选型

       智能电表涉及数据存储的问题，需要使用安全可靠的存储器。Microchip为智能电表应用提供了丰富的EEPROM存储器解决方案。其中的EEPROM主要用于智能电表的配置和校准，密度涵盖从128bit到1 Mb，编程/擦除周期高达100万次，可在扩展的温度范围内工作。这些产品采用I2C、SPI或MicroWire,UNI/O?等不同接口类型。Microchip EEPROM产品数据保持期高达100年。串行EEPROM的最大工作温度范围（特定型号）为-40℃至+150℃，供电电压是宽范围的1.8V~5.5V，无疑是降低智能电表能耗的最佳选择。

       Microchip 还推出一系列的EEPROM编程、测试、分析的工具Serial EEPROM PIM PICtail Pack 以及EEPROM使用寿命仿真评估软件Total Endurance? Software  让用户可以方便的进行开发产品和评估其产品的数据存储的可靠性。
