       3 实验结果

     实验的基本电参数如下:

       输入电压范围：176~264VAC/50Hz 典型效率：>90%

       输出电压范围：3~80VDC 输出电流：240mA

      标称输出功率：18W

       对于输入电压、负载LED变化情况下，我们测试得到如下线性、负载调整率结果：

图4 系统线性调整率

       由图4可以看出系统的线性调整率几乎接近于零，说明系统可在宽输入电压和输出电压条件下实现高精度的输出电流，实现恒流控制。由于DU8633Z 采用独特的闭环恒流控制专利－TRUEC2技术，所以只需要很少的外围器件再加一个1%精度的检测电阻就可以实现3%恒流控制。在实现高性能的基础上降低了系统成本，提高了系统的性价比。

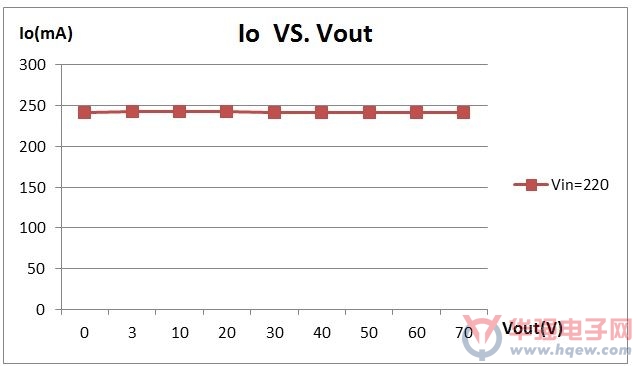

图5 系统负载调整率

        图5所示系统的负载调整率为0.4%。这就意味着用一套电源系统就可以带多套LED灯负载，在不同的负载下系统依然可以实现高精度的恒流控制，这为电源的生产及使用带来了很大的方便，使之在市场中占有优势。

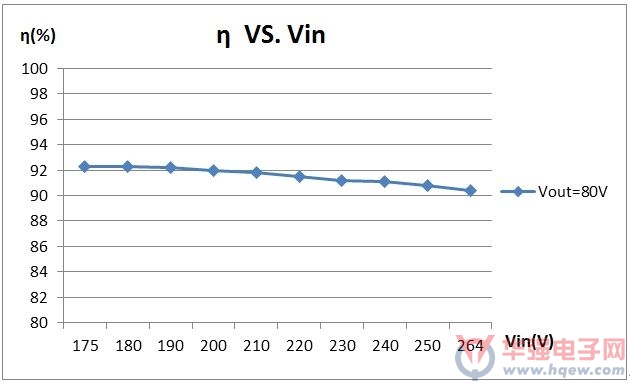

图6 系统效率曲线

     图6显示系统在标称负载下效率可以达到90%以上。实验表明，即使负载变化，系统的效率也在80%以上，这也顺应了当今社会节能减排的要求。

     通过实验验证表明，DU8633Z的吸顶灯控制方案可以达到很高的恒流控制精度，控制性能优越，此外DU8633Z也集成了多重保护功能，以确保LED灯具工作稳定可靠。

      输出短路保护：DU8633Z 在输出短路的情况下，依然可以实现很好的恒流特性；

      采样电阻开/短路保护：当采样电阻出现开路或短路的情况，DU8633Z 会立即启动保护功能；

     过温保护：当芯片结温超过150℃时，芯片会立即进入过温保护，直到结温小于120℃后，自动重启。

       由于系统外围器件少，电路简单，所以应用方便，而且总ROM的价格低于￥2.20，更加提高了他的性价比。

     4 发展前景展望

      高性能、低成本是LED驱动电源一直追求的目标。传统的基于反击变换器的隔离型驱动电源由于其电路复杂、效率低，逐渐被结构简单、体积小、效率高的非隔离驱动电源所代替。而市面上主流的非隔离型驱动电源多采用开环恒流控制，系统性能易受输入电压和负载变化的影响，所以可靠性不高。

     基于上海占空比公司的DU8633吸顶灯控制方案不仅电路简单、体积小、成本低，而且经实验验证系统性能优越，能够实现高精度的恒流控制，且输出电流不受输入电压及负载变化的影响，真正实现恒流控制。此外系统还提供了多种保护功能，使电路工作更可靠，寿命更长久。因此，笔者认为这一方案符合LED驱动电源的发展要求，将逐步被市场所接受。
