新型基站设施面临的雷击危险及防护建议
来源:电子工程专辑 作者:—— 时间:2013-09-22 10:07
通信导线的SPD选择
通信电缆应通过配线架接入RBS,而配线架则通过接地棒连接至主接地端子(MEB),如图3所示。在这里,主保护装置接地用于实现共模保护。
鉴于其暴露于高浪涌环境下,用于RBS配线架的SPD通常为气体放电管(GDT)类型。搭载故障防护装置的三端GDT常用于入口点。Littelfuse同时还提供T0-220固态解决方案。这种故障防护装置在长时间的电力故障事件中会出现短路。SPD的最低导通电压应高于正常运行期间信号点(在电信业被标为“tip”和“ring”)与接地参考点之间的最大工作电压。
图3:通信配线架图解
图注:
Input frame:输入架
Output frame:输出架
Cross-connect:交叉连接
Earthing bar:接地棒
From the external line:从外接线
To the main earthing bar:至主接地端子
To the equipment:至设备图注:
Input frame:输入架
Output frame:输出架
Cross-connect:交叉连接
Earthing bar:接地棒
From the external line:从外接线
To the main earthing bar:至主接地端子
To the equipment:至设备
SPD的额定脉冲电流可基于下列公式进行计算:
其中:
ISPD指SPD的必需脉冲电流额定值;
ILPL指表1中给出的最大雷击电流峰值;
n指接入RBS的业务数量;
m指通信电缆导线的数量;
mS指与屏蔽相当的导线数量。
如果是非屏蔽电缆,mS = 0。标准铝屏的mS代表值= 30。举例来说,基于LPL III (ILPL= 100kA)、两项业务(如电力和电信),以及通信电缆中的20根(10对)导线,根据上述公式计算,ISPD= 500A。
注:在公式中,当8/20μs电流不低于10/350μS电流的5倍时,认为I类和II类SPD等效。

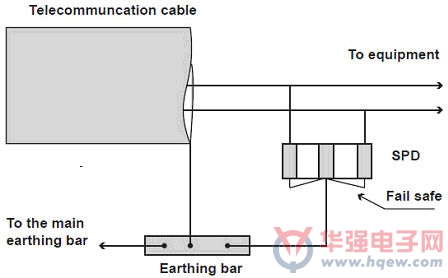

图4:配线架中SPD的安装
图注:
Telecommunication cable:通信电缆
To the main earthing bar:至主接地端子
Earthing bar:接地棒
Fail safe:故障防护
To equipment:至设备
AK系列器件还可用于替代图4中所示的GDT。就上述例子而言,要求安装8/20浪涌额定值约为2,500A的设备。与任何GDT一样,AK3或AK6可轻松适用。
