ADI推出四通道、抖动衰减时钟转换器AD9554

ADI推出四通道、抖动衰减时钟转换器AD9554

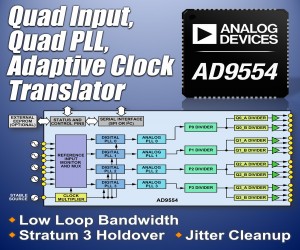

　　Analog Devices, Inc.(NASDAQ：ADI)近日推出搭载时钟乘法器的多重服务型自适应四通道时钟转换器AD9554，该器件可以为多种系统提供抖动清除和同步功能，包括同步光纤网络(SONET/SDH)。与维持多个器件不同的时钟配置相比，其输入端嵌入的交叉点开关带来了更大的灵活性，降低了拥有成本。AD9554功耗仅为940 mW，同时还能在430 kHz至941 MHz的输出范围内产生最多8个输出时钟，与4个2 kHz至1 GHz外部输入参考时钟同步，其环路带宽低至0.1 Hz。4个模数锁相环(ADPLL)可减少外部参考时钟存在的输入抖动或相位噪声。借助数字控制环路和保持电路，即使所有参考输入都失效，AD9554也能持续产生低抖动输出时钟。AD9554具有自适应时钟功能，允许用户在DPLL锁定期间动态改变其分频比。

　　AD9554时钟转换器的高集成度、自适应式时钟功能以及DPLL中嵌入的光纤传输网络(OTN)映射算法，可简化时钟电路、消除软件控制例程，从而降低系统成本。在50 kHz至80 MHz范围内，输出抖动为250 fs，12 kHz至20 MHz范围内则为350 fs。

　　AD9554主要特性：

　　· 在保持模式下的GR-1244 Stratum 3稳定性

　　· 平稳的参考切换，输出相位几乎无扰动

　　· 自适应时钟可动态调整反馈分频器，用于OTN映射/解映射应用

　　· 四通道ADPLL架构： 4种参考输入方式(单端或差分)

                                                8路输出(单端或差分)

　　· 4x4交叉点允许任意基准输入驱动任意输出

　　· 支持ITU-T G.823、ITU-T G.824、ITU-T G.825和ITU-T G.8261以及ITU-T G.8262

　　· 环路带宽低至0.1Hz，可保证SyncE兼容性
