　　若早期电压影响很大，则可使用略为复杂的威尔逊电流镜降至最低。 3晶体管和4晶体管版本如图3所示。4晶体管版本更为精确，且具有更宽的动态范围。

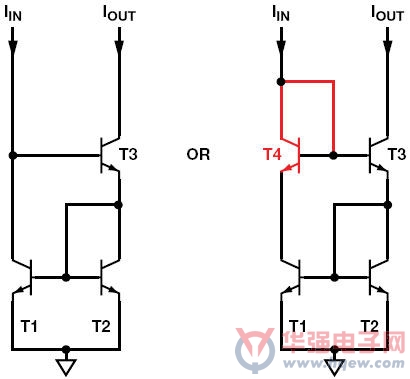

图3. 威尔逊电流镜T4为可选器件，但使用它可改善精度和动态范围

　　需要跨导放大器(voltage_in/current_out)时，可使用一个单电源运算放大器、一个BJT或FET(MOSFET通常是最佳选择，因为它不存在基极电流误差)以及一个定义跨导值的精密电阻来组成，如图4所示。

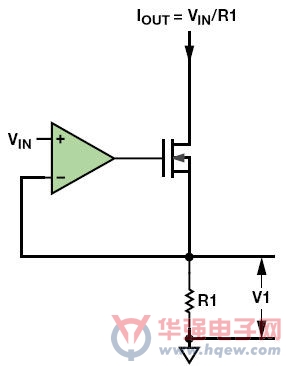

图4. 跨导放大器 VIN– IOUT

　　该电路简单、价格不高。 MOSFET栅极上的电压可设置MOSFET中的电流和R1，使R1上的电压V1等于输入电压VIN。
