电流输出电路技术为您的模拟工具箱添加多样性
来源:华强电子网 作者:------ 时间:2014-06-27 14:42
若精度不是问题,且只要求刚性单极性电流源,则可以采用耗尽型JFET和一个电阻组成电流源。 如图12所示,这种配置在温度发生变化时并不十分稳定,且对于给定的R值,各器件的电流可能有相当大的差异,但该配置简单而廉价。
图12. JFET电流源
最近,我需要为某些LED设计电源。 有一些工程师朋友认为我在设计供LED进行调光的可变电流源时会遇到一些困难。 事实上,我只是简单地改装了笔记本电脑的"黑砖头"电源(花几美分从跳蚤市场买的)就搞定了。 图13显示的是经过简单修改的电源电路,可为LED提供恒定电流。 采用小输出电流,它可以固定输出电压正常工作。

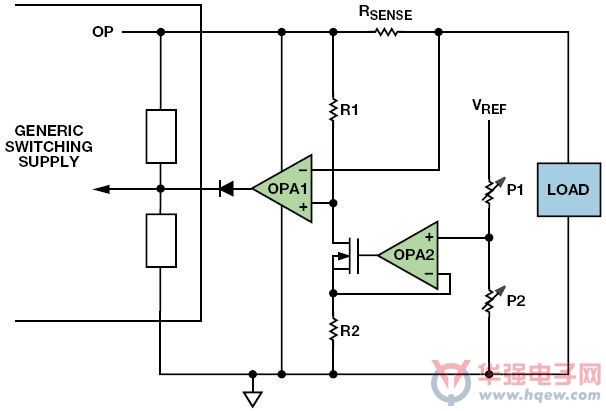

图13. 修改黑砖头开关电源以提供限流输出
为了得到可变的电流,将基准电压——来自黑砖头或本地——施加于P1和P2所代表的电位计。 OPA2和MOSFET通过R1输出小电流,在其上产生压降。 负载电流流过检测电阻。 若检测电阻上的电压由于负载电流超过R1上的压降而有所下降,那么OPA1输出将上升,覆盖砖头中的电压控制,并限制其输出电压,防止输出电流超过限值。
本文对于基本电流源构想的讨论并不等同于详细的应用笔记。 某些电路要求进行进一步设计以限制发热或散热,从而确保放大器的稳定性以及不超过绝对最大额定值,并计算实际性能限值。
