　　若单芯片IC中需要用到电流镜，则最好使用简单的晶体管电流镜。 然而，若采用分立式电路，其匹配电阻高昂的价格(价格高是因为需求量有限，而非制造困难)将使图5中的运算放大器电流镜成为最便宜的技术。 该电流镜由跨导放大器和一个额外的电阻组成。

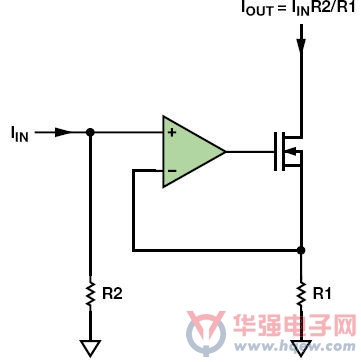

图5. 运算放大器电流镜

　　电流镜具有相对较高、有时非线性的输入阻抗，因此它们必须由高阻抗电流源(有时亦称为 刚性电流源)提供电流。 若输入电流必须具有低阻抗吸电流能力，则需使用运算放大器。 图6所示为两个低ZIN电流镜。

图6. (a) 低ZIN电流镜反相 (b) 低ZIN电流镜同相

　　采用基本电流镜和电流源，则输入和输出电流极性相同。 通常，输出晶体管的射极/源极直接或通过检测电阻接地，且输出电流从集电极/漏极流入负载，其他端子连接直流电源。 这样做并非总是很方便，尤其当负载的一个端子需接地时。 如图7所示，若电路采用其直流电源的射极/源极来构建，则不存在此问题。

图7. 接地负载电流镜
