HybridPACK 2模块在一体式充电-逆变器中的应用
来源:华强电子网 作者:------ 时间:2014-07-04 11:15
3. 热管理解决方案
3.1. 驱动板布局的空间限制
驱动板的轮廓应与HybridPACK 2模块相匹配。首先,我们尝试将所有元件放置在顶层。但是顶层可用于门极电阻的空间仅为22mm * 25mm,如图5所示。这样的面积对于3.2W的功耗而言是不够的,因此需要使用底层。但仍应将门极电阻放置在顶层,以便为门极电阻提供更好的空气对流。

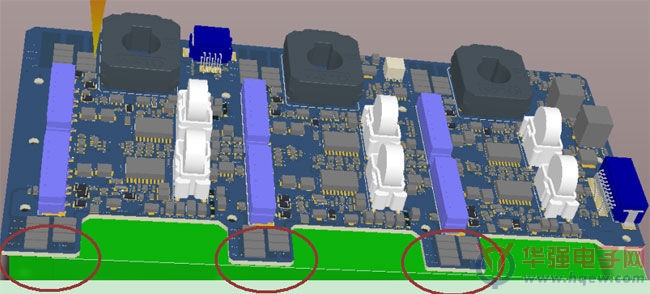

图5:驱动板布局纵览
3.2. 模拟和测试结果
门极电阻布局解决方案
如图6所示, 5种基本布局方法采用了不同的过孔类型。表1显示各解决方案的详情。

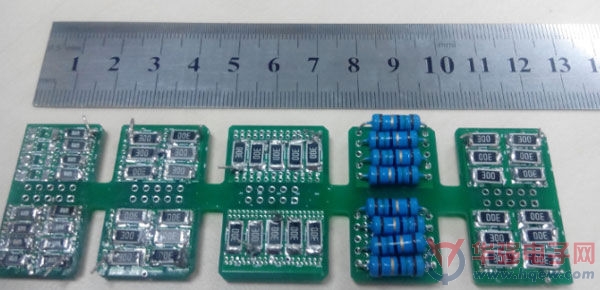

图6:门极电阻贴装测试板

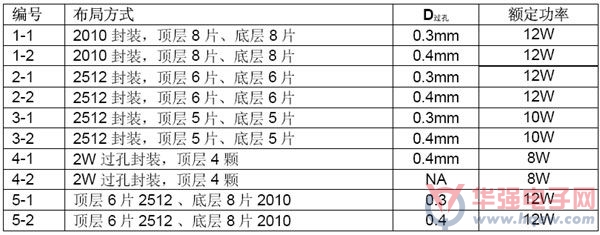

表1:贴装解决方案详情
温度上升的测试结果
对每个解决方案的电阻提供电源,并在 5 分钟后测量温度的热点。我们根据式 (3) 从测量结果计算热阻:
Rthja= (Tj– Ta) / P (3)

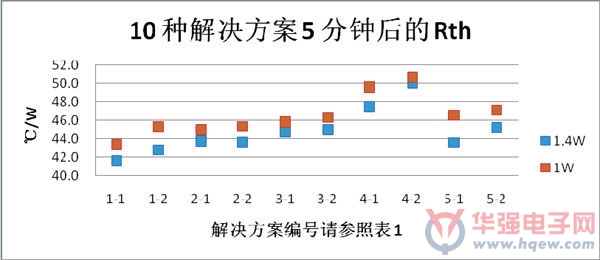

图7:10种解决方案的热阻
