　　接着要回答的问题是底部不同数量的电阻所产生的影响。表2显示在底部放置不同数量的电阻。向5个解决方案供应1.4W的电源达20分钟以上，同时测量温度。然后以同样的方式计算Rth。

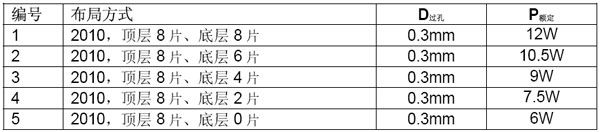

表2：电阻数量详情

　　如图8所示，温度没有大幅上升。底部电阻的对流有限。空气无法从底部带走太多的热量。因此除非在底部使用金属底板，否则所有门极电阻都应放置在顶层。

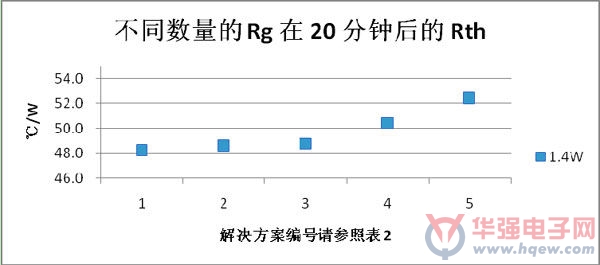

图8：5种解决方案的热阻

　　从模拟中发现更多细节

　　模拟结果显示，电阻距离PCB的边缘越近，温度会越高。1.4W功耗会导致22*25mm的面积温度上升86℃，而 22*40mm 的面积温度上升70 ℃(在25℃环境温度下测量)。图9显示模拟结果。

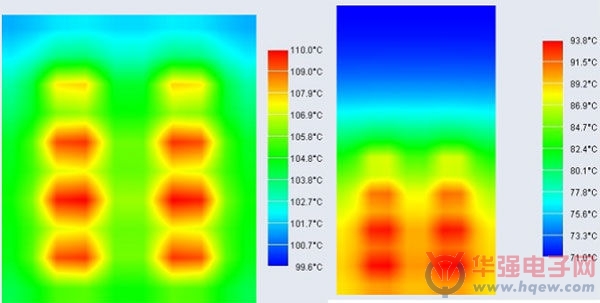

图9：22*25mm和22*40mm温度上升的对比

　　在没有强制空气对流的情况下，无法在如此小的面积内处理3.2W的功耗。进一步的模拟结果显示5m/s的强制空气流动有助于在85℃的环境温度下将温度上升限制在60度，另一个选择是在40*30的面积内使用16块2010电阻可获得类似结果。
