HybridPACK 2模块在一体式充电-逆变器中的应用
来源：华强电子网 作者：------ 时间：2014-07-04 11:15
4. 最终测试和结论
使用测试台，在直流斩波模式下、开关频率为33 kHz时测量英飞凌的Hybrid-PACK 2功率模块的结温。Vdc为300V、Ic为100A、冷却液温度为19 。图10显示测量结果。结点的温度约上升51℃。与模拟结果相符。在强制空气对流下，门极电阻的温度约上升49℃。

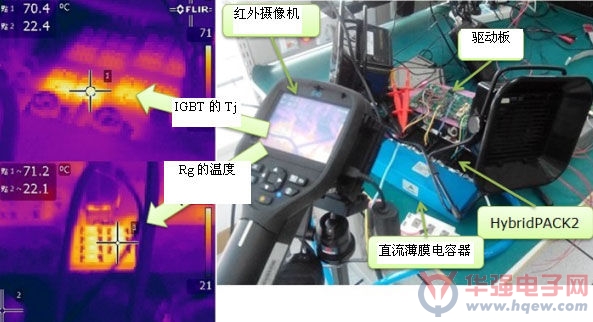

图10：33kHz开关下门极电阻的Tj和温度测量
模拟和测试显示在30 kHz频率下的开关HybridPACK 2可借助电机绕组作为开关模式电源用于电池充电。其中最大的挑战是门极电阻的热管理。在大于30*40mm的面积内使用16块2010封装厚膜电阻会更加方便。否则应使用强制空气对流或其他强制冷却方法。
