　　2.3接口电路设计

　　2.3.1FPGA内ADC接口模块的设计

　　对A/D转换器的编程，主要是FPGA对ADS8515的控制信号进行写逻辑，其接口示意图如图4所示。

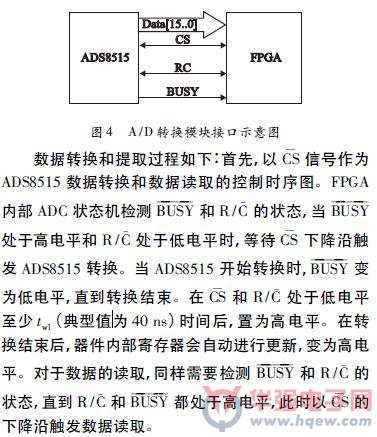

图4 A/D转换模块接口示意图

　　2.3.2FPGA内CF卡接口控制状态机的设计

　　CF卡有三种访问方式，分别为I/O模式、Memory模式和TrueIDE模式。本系统采用TrueIDE模式访问CF卡。需要在电源加电启动时将OE接地，见图5，让CF卡工作在TrueIDE模式。当CSEL输入信号接地时，CF卡工作方式为主模式;CSEL输入信号接高电平时，CF卡工作方式为从模式。本系统中将CF卡配置成从模式工作方式。当采用TrueIDE访问模式工作时，第3位到第10位地址线接地，WE信号接高电平。

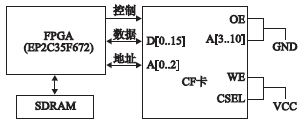

图5 FPGA与CF卡接口示意图
