基于FPGA高速大容量数据采集与存储系统

基于FPGA高速大容量数据采集与存储系统

　　3软件设计

　　CF卡的数据存储以扇区为基本单位。系统向CF卡写入一个扇区的数据，如图6所示。首先根据控制命令设定16位工作模式，设置将写入的扇区数目、相应地址和访问模式，然后发送写命令，等待CF卡准备就绪后，从数据缓冲区SDRAM写入CF卡中。

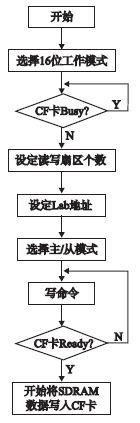

图6 向CF卡写数据流程图

　　4结束语

　　基于FPGA的高速大容量低成本数据采集系统以FPGA作为桥梁，控制片外高速SDRAM缓冲器，以CF卡作为大容量存储介质，既利用了FPGA的内部资源丰富和设计方便的优点，同时利用了CF卡容量大、体积小和价格低廉等优点，给出了高速大容量数据采集的方法，该方法已成功应用于实际系统中。
