基于ARM和以太网的远程电参数测量技术研究

基于ARM和以太网的远程电参数测量技术研究

　　3 通信接口的软件设计

　　上位机的软件设计部分，采用LabVIEW的DataSocket技术编写，DataSocket能方便地实现测试中断和现场仪器之间的数据交换，同时满足时实行、安全性的指标要求。系统软件流程图如图3所示。

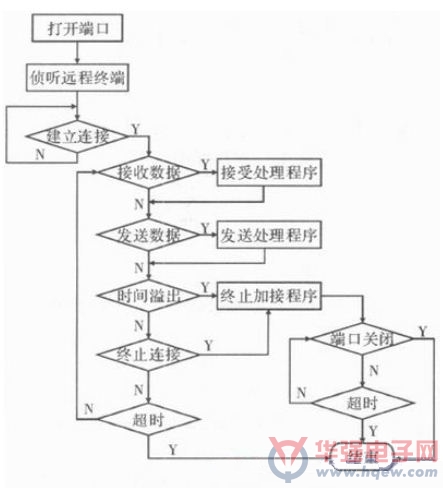

图3 系统软件流程图

　　3.1 客户端接收服务器发出的数据

　　客户端接收服务器发出的数据即DataSocket，读取W5100内部寄存器所存储数据的应用程序框图如图4所示。

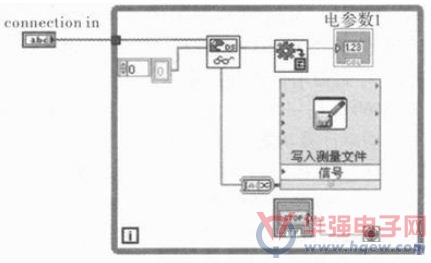

图4 接受数据回路的设计

　　数据经服务器W5100上传，经DataSocket Read控件读取再发送给远程控制面板，先在DataSocket Read侧说明数据类型，或由变体值数据转换节点Variant ToData转换数据类型，并在PC显示，所显示数值与服务器端发送的所采集的数据一致，达到了远程监控测试系统给的目的，同时用一个写测量文件(Write LabVIEWMeasurement File Express VI)来保存数据以方便存取和查看。在框图里，“connection in”输入的是W5100所保存的URL，而数值显示控件显示所测得的电参数。显示和保存历史数据程序框图如图5所示。

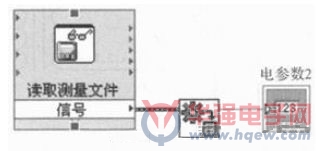

图5 读取你是数据程序框图
