基于ARM和以太网的远程电参数测量技术研究

基于ARM和以太网的远程电参数测量技术研究

　　3.2 客户端给服务器传输数据

　　写模块的核心是DataSocket Write.vi，它在工作前需要指定URL地址，VI每次从上一步接收数据后形成数据包并发送到目的地址。可以把通过DataSocket Read读取到的并已经保存的历史数据经DataSocket Write将数据写入到服务器，而服务器端则通过DataSocket Read从服务器上读取远程控制信号，然后根据控制信号功能实现不同的控制功能，进行显示并保存。程序框图如图6所示。

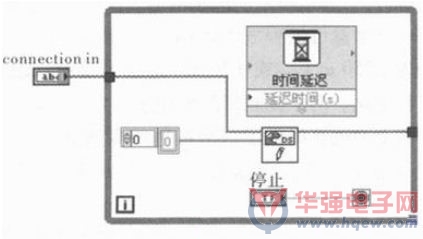

图6 发送数据回路的设计

　　4 实现过程及设计结果

　　具体实现过程为：前端电路调理模块把所输入的大电压信号转变为CS5460A可以接受的小电压信号，以差模电压或电流的形式输入进去，CS5460A根据采样电路输入的瞬时电压、瞬时电流及瞬时功率由SPI串口传送至主控制器STM32F103，电压或电流信号通过STM32F103丰富的外围接口进行输入或通过外部DataBus输入，然后再用STM32处理器对传输的电流或电压数据进行预处理，再通过SPI接口把数据传递给W51 00芯片以完成网络协议的处理，最后通过网络连接端口把信号传输到PC机，从而实现远程人机互动。

　　5 结束语

　　以基于ARM Cortex—M3的微处理器STM32F103VET6为主控制器，通过电量测量专用芯片CS5460A实现电量的精确测量，再利用以太网技术实现电量的监控，从而实现电参数的远程传输。远程电参数测量技术是测控领域发展的方向之一，各种新技术、新器件、新理论的出现和计算机网络的飞速发展，将促进远程电参数测量技术的发展和应用。
