　　5.芯片硬件软件设计方案

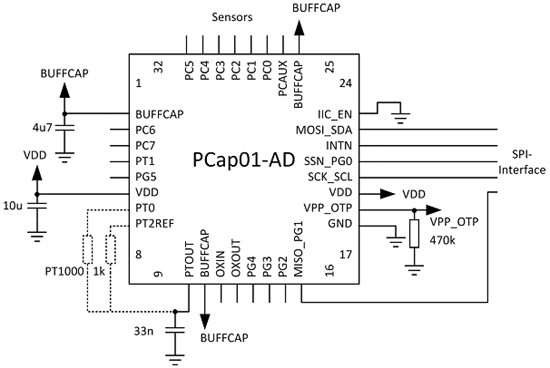

　　上图为一个典型的Pcap01硬件设计方案，适合于普通的电容式传感器（传感器未在图中标出）。输出的方式为SPI穿行通信方式。可选择带有外部温度传感器温度测量，当然也可使用内部集成温度测量电阻。整体电路设计非常简单，所需元器件数量非常少。大大降低了整个系统的开发难度。

　　6.结束语

　　综上所述，Pcap01单芯片方案将会使您的整体方案设计更加简单，电容测量性能更佳优越和可靠，革新的单芯片电路以及可以自由选择的带有不同补偿方式的固件如线性补偿以及温度线性补偿方式，不仅仅提升了电路测量的水平，同时也进一步提高了传感器本身的测量性能。Pcap01芯片将会使电容测量更加简单方便！
