汽车前向照明应用需要高性能 LED 驱动器

汽车前向照明应用需要高性能 LED 驱动器

短路保护

       就白天行车灯和前灯而言，单串高亮度 LED 串中包括 6  到 20 个 LED。由于标称输入电压为 13.8V，在某些瞬态情况下甚至更低，所以一般首选升压型 LED 驱动器架构，因为这种架构比 SEPIC 或降压-升压型设计效率更高、更简单和具成本效率。不过，直到不久前，升压型架构一直难以抵御短路的影响。在汽车应用中这一点尤其重要，因为 LED 在前端碰撞中容易被损坏，而且任何电弧都可能点燃溅出的汽油。由于这个原因，过去大多数前端照明 LED 应用都采用更昂贵和更复杂的 SEPIC 解决放案，这种解决方案具备固有的短路保护能力。然而，随着新的和具备非常坚固保护能力的升压型 LED 驱动器的出现，未来的应用将会采用这种设计，以提供效率更高和具成本效益的解决方案。

EMI 问题

       降低 LED 驱动器的任何电磁干扰 (EMI) 都有利于电源总线的总体设计。因为 LED 驱动器通常是基于开关稳压器的，所以降低开关噪声是人们所希望的。这可以通过采用扩展频谱频率调制来实现。正如在图 2 中可以看到的那样，这种调制方法通过在较宽的频率范围内扩展频谱，将输出开关噪声降低了 20dB，从而极大地减轻了 EMI 问题。

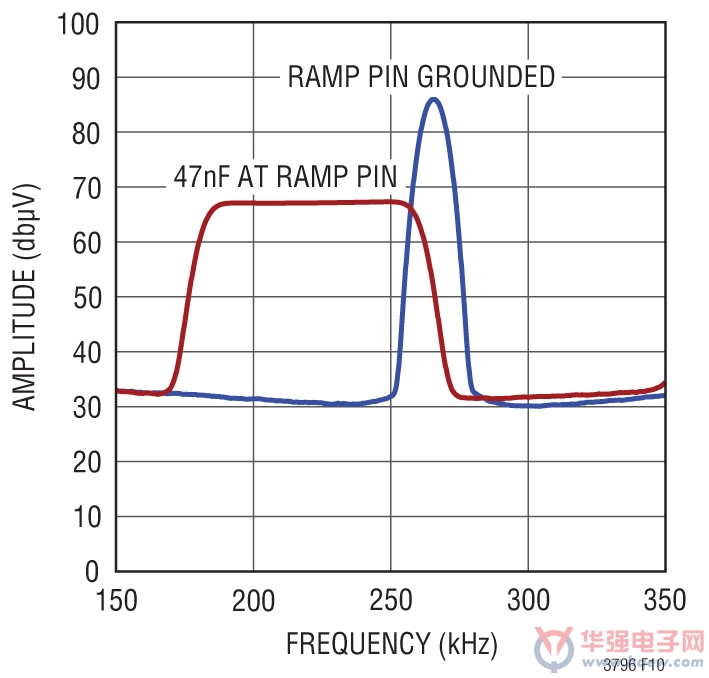

图 2：LT3795 输出噪声频谱比较

 (RAMP 引脚接地 = 常规切换，RAMP 引脚端  47nF = 扩展频谱)

AMPLITUDE：幅度

FREQUENCY：频率

RAMP PIN GROUNDED：RAMP 引脚接地

47nF AT RAMP PIN：RAMP 引脚端  47nF

一种新的汽车高亮度 LED 驱动器控制器

       幸运的是，对这些困境有一种新的解决方案，那就是凌力尔特公司的 LT3795 LED 驱动器。LT3795 是一款升压型 DC/DC LED 驱动器，可提供超过 100W 的 LED 功率。该器件具备 6V 至 110V 的输入电压范围，因此非常适用于汽车、商用卡车甚至航空系统中的多种高亮度 LED 应用。其高压侧电流检测设计可配置为升压模式、降压-升压模式、SEPIC 和降压模式架构，从而可提供多种设计灵活性。此外，其输出电压可以在 0V 至 110V 的范围内设定，从而能驱动多种单串 LED，同时在升压型设计中，能提供非常坚固和简单的短路保护。
