基于TransferJet技术的大数据内容实时分享的解决方案

基于TransferJet技术的大数据内容实时分享的解决方案

　　东芝电子 TransferJet 产品介绍

　　东芝电子在这个技术领域的产品已经非常广泛，而相对于其他产品而言，东芝电子的TransferJet 产品在软件方面的设计更人性化，可以进行询问设置。拥有TransferJet 功能的产品包括USB适配器TJM35420UX、模块TJM35420XLQ以及最近备受关注的LSI TC35420AXLG，这些产品目前全部正在量产。

　　本篇文章将主要针对芯片级产品开展，其中TC35420AXLG作为一款集成式芯片，将主要应用在智能手机、平板电脑等的SDIO接口，该芯片集成了滤波器和高频部件的小型模块“TJM35420XLQ”、USB端子连接型产品“TJM35420UX”以及microUSB端子连接型产品“TJM35420MU”，该IC器件通过采用RF-CMOS工艺将TransferJet 功能，即无线、资料信号处理、主机介面和存储介面的功能集成在单一晶片上，真正意义上达到了高度集成。

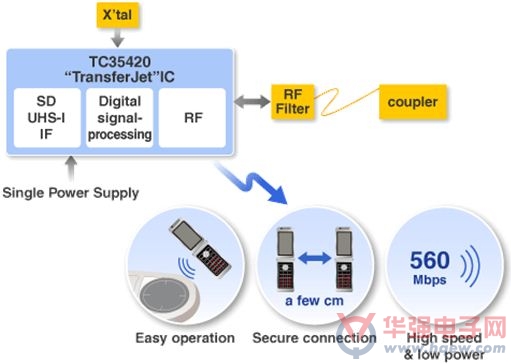

图七 TC35420产品特点综述图

　　产品主要特点：

　　●单晶片解决方案：无线、数码信号处理功能集成在单一晶片上;

　　●RF-CMOS工艺：内置射频部件，RF射频开关、匹配电路和LNA (低噪音放大器);

　　●非常高传输速度的主机接口;

　　●SDIO UHS-I支持;

　　●低功耗：功率减少的结构使电池漏电很少;

　　●单电源供电;

　　●小型封装LGA81：4.0mm × 4.0mm × 0.75mm (max.);

　　●接收器

　　●灵敏度(PER= 1%);

　　●- 522Mbps时为-70.7dBm;261Mbps时为-77.2dBm;65Mbps时为-84.0dBm;

　　●发送器：

　　●输出功率范围： -62dBm至-35dBm (以1-dB为一个阶);

　　●EVM：-31分贝;

　　●备注：PER：错包率;Mbps：兆位/秒;EVM：误差向量幅度;

　　●操作系统：兼容;

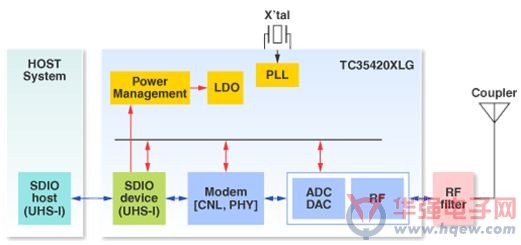

图八 TC35420AXLG框图

　　除单芯片之外，东芝半导体还提供了TC35420的原型模型及评估板，原型模型的尺寸为7.5 x 7.5mm。评估板(EVB)拥有一个SD板界面、一个射频连接器，能够简化与各种电耦的连接。

　　技术标准被一般大众接纳使用的主要原因，在于其优秀的实际易用性，用户所关心的需求点，决定了某种技术能否在我们日常的生活场域中被落实。而TransferJet 便是以这样的出发点，强调不需要繁复设定，只需装置间的轻松触碰便可进行资料传输。东芝电子在加入TransferJet Consortium、作为协会发起人时，也同样相信在未来生活中TransferJet 这个技术会得到大范围的应用，随着认证规范管理与配套措施的不断升级和改善，我们始终相信TransferJet 技术会被用户最终肯定并大规模使用。
